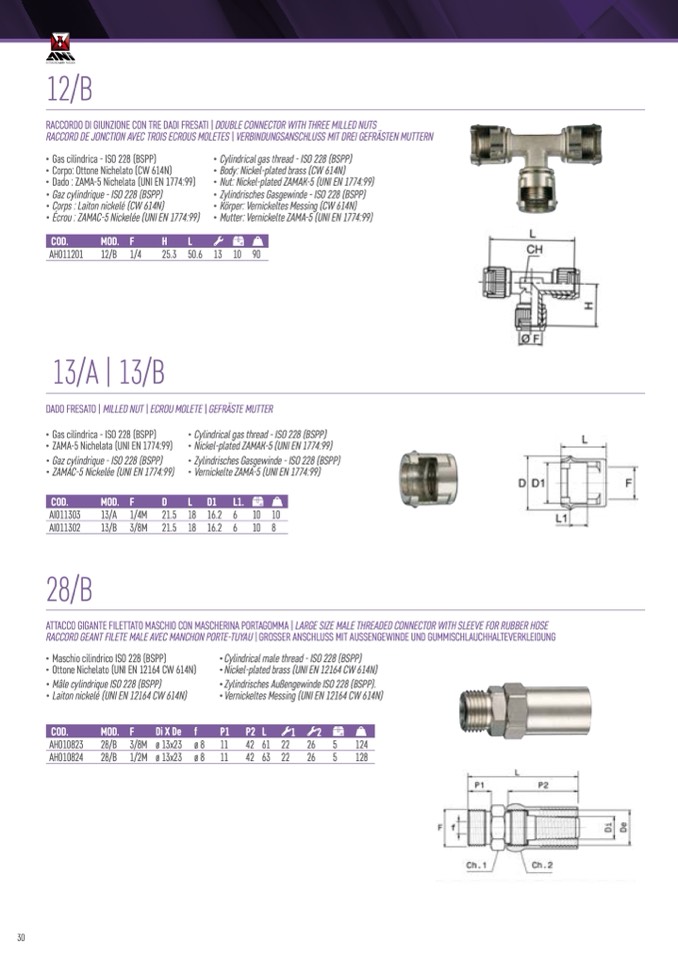

12/B

RACCORDO DI GIUNZIONE CON TRE DADI FRESATI | DOUBLE CONNECTOR WITH THREE MILLED NUTS

RACCORD DE JONCTION AVEC TROIS ECROUS MOLETES | VERBINDUNGSANSCHLUSS MIT DREI GEFRÄSTEN MUTTERN

• Gas cilindrica - ISO 228 (BSPP)

• Corpo: Ottone Nichelato (CW 614N)

• Dado : ZAMA-5 Nichelata (UNI EN 1774:99)

• Gaz cylindrique - ISO 228 (BSPP)

• Corps : Laiton nickelé (CW 614N)

• Écrou : ZAMAC-5 Nickelée (UNI EN 1774:99)

• Cylindrical gas thread - ISO 228 (BSPP)

• Body: Nickel-plated brass (CW 614N)

• Nut: Nickel-plated ZAMAK-5 (UNI EN 1774:99)

• Zylindrisches Gasgewinde - ISO 228 (BSPP)

• Körper: Vernickeltes Messing (CW 614N)

• Mutter: Vernickelte ZAMA-5 (UNI EN 1774:99)

COD.

MOD.

F

H

L

AH011201 12/B 1/4

25.3 50.6 13 10 90

13/A | 13/B

DADO FRESATO | MILLED NUT | ECROU MOLETE | GEFRÄSTE MUTTER

• Gas cilindrica - ISO 228 (BSPP)

• ZAMA-5 Nichelata (UNI EN 1774:99)

• Gaz cylindrique - ISO 228 (BSPP)

• ZAMAC-5 Nickelée (UNI EN 1774:99)

AI011303

13/A 1/4M 21.5

AI011302

13/B 3/8M 21.5

28/B

ATTACCO GIGANTE FILETTATO MASCHIO CON MASCHERINA PORTAGOMMA | LARGE SIZE MALE THREADED CONNECTOR WITH SLEEVE FOR RUBBER HOSE

RACCORD GEANT FILETE MALE AVEC MANCHON PORTE-TUYAU | GROSSER ANSCHLUSS MIT AUSSENGEWINDE UND GUMMISCHLAUCHHALTEVERKLEIDUNG

• Cylindrical gas thread - ISO 228 (BSPP)

• Nickel-plated ZAMAK-5 (UNI EN 1774:99)

• Zylindrisches Gasgewinde - ISO 228 (BSPP)

• Vernickelte ZAMA-5 (UNI EN 1774:99)

18 16.2 6 10 10

18 16.2 6 10 8

COD.

MOD.

F

D

L

D1

L1.

• Maschio cilindrico ISO 228 (BSPP)

• Ottone Nichelato (UNI EN 12164 CW 614N)

• Cylindrical male thread - ISO 228 (BSPP)

• Nickel-plated brass (UNI EN 12164 CW 614N)

• Zylindrisches Außengewinde ISO 228 (BSPP).

• Vernickeltes Messing (UNI EN 12164 CW 614N)

11 42 61 22 26 5

124

11 42 63 22 26 5

128

• Mâle cylindrique ISO 228 (BSPP)

• Laiton nickelé (UNI EN 12164 CW 614N)

AH010823 28/B 3/8M ø 13x23

AH010824 28/B 1/2M ø 13x23

ø 8

ø 8

COD.

MOD.

F

Di X De

f

P1

P2

L

1

2

30
