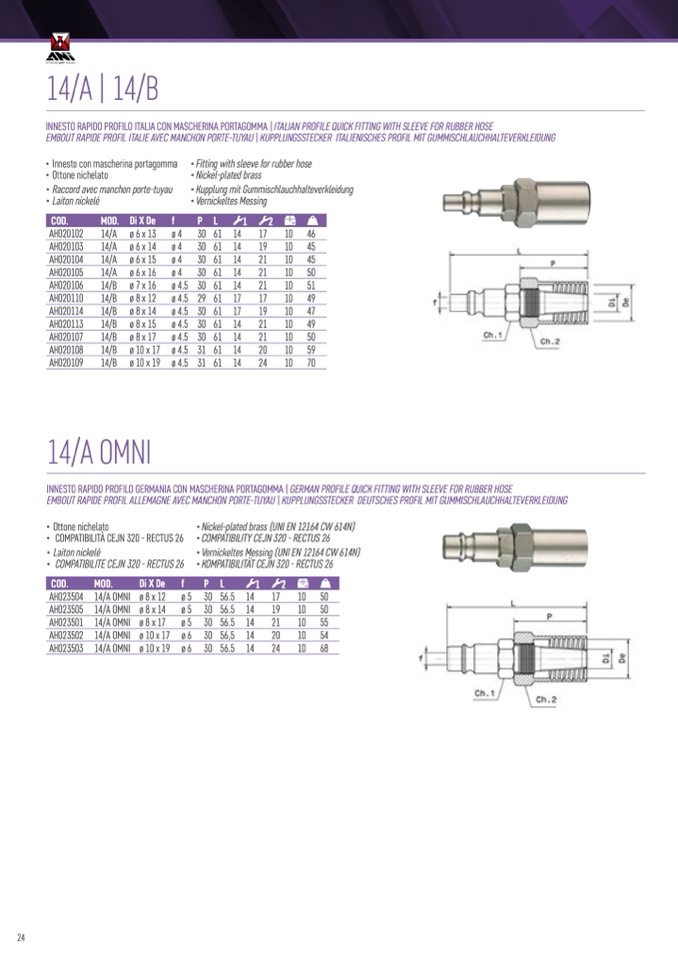

14/A | 14/B

INNESTO RAPIDO PROFILO ITALIA CON MASCHERINA PORTAGOMMA | ITALIAN PROFILE QUICK FITTING WITH SLEEVE FOR RUBBER HOSE

EMBOUT RAPIDE PROFIL ITALIE AVEC MANCHON PORTE-TUYAU | KUPPLUNGSSTECKER ITALIENISCHES PROFIL MIT GUMMISCHLAUCHHALTEVERKLEIDUNG

• Innesto con mascherina portagomma

• Ottone nichelato

• Raccord avec manchon porte-tuyau

• Laiton nickelé

• Fitting with sleeve for rubber hose

• Nickel-plated brass

• Kupplung mit Gummischlauchhalteverkleidung

• Vernickeltes Messing

30 61 14 17

10 46

COD.

MOD.

Di X De

f

P

L

1

2

AH020102 14/A

AH020103 14/A

AH020104 14/A

AH020105 14/A

AH020106 14/B

AH020110 14/B

AH020114 14/B

AH020113 14/B

AH020107 14/B

AH020108 14/B

AH020109 14/B

ø 6 x 13

ø 6 x 14

ø 6 x 15

ø 6 x 16

ø 7 x 16

ø 8 x 12

ø 8 x 14

ø 8 x 15

ø 8 x 17

ø 10 x 17

ø 10 x 19

ø4

ø4

ø4

ø4

ø 4.5

ø 4.5

ø 4.5

ø 4.5

ø 4.5

ø 4.5

ø 4.5

30 61 14 19

30 61 14 21

30 61 14 21

30 61 14 21

29 61 17 17

30 61 17 19

30 61 14 21

30 61 14 21

31 61 14 20

31 61 14 24

10 45

10 45

10 50

10 51

10 49

10 47

10 49

10 50

10 59

10 70

14/A OMNI

INNESTO RAPIDO PROFILO GERMANIA CON MASCHERINA PORTAGOMMA | GERMAN PROFILE QUICK FITTING WITH SLEEVE FOR RUBBER HOSE

EMBOUT RAPIDE PROFIL ALLEMAGNE AVEC MANCHON PORTE-TUYAU | KUPPLUNGSSTECKER DEUTSCHES PROFIL MIT GUMMISCHLAUCHHALTEVERKLEIDUNG

• Ottone nichelato

• COMPATIBILITÀ CEJN 320 - RECTUS 26

• Laiton nickelé

• COMPATIBILITE CEJN 320 - RECTUS 26

• Nickel-plated brass (UNI EN 12164 CW 614N)

• COMPATIBILITY CEJN 320 - RECTUS 26

• Vernickeltes Messing (UNI EN 12164 CW 614N)

• KOMPATIBILITÄT CEJN 320 - RECTUS 26

COD.

MOD.

Di X De

f

P

L

1

2

AH023504

AH023505

AH023501

AH023502

AH023503

14/A OMNI

14/A OMNI

14/A OMNI

14/A OMNI

14/A OMNI

ø 8 x 12

ø 8 x 14

ø 8 x 17

ø 10 x 17

ø 10 x 19

ø5 30 56.5 14

17 10 50

ø5 30 56.5 14

ø5 30 56.5 14

ø6 30 56,5 14

ø6 30 56.5 14

19 10 50

21 10 55

20 10 54

24 10 68

24
