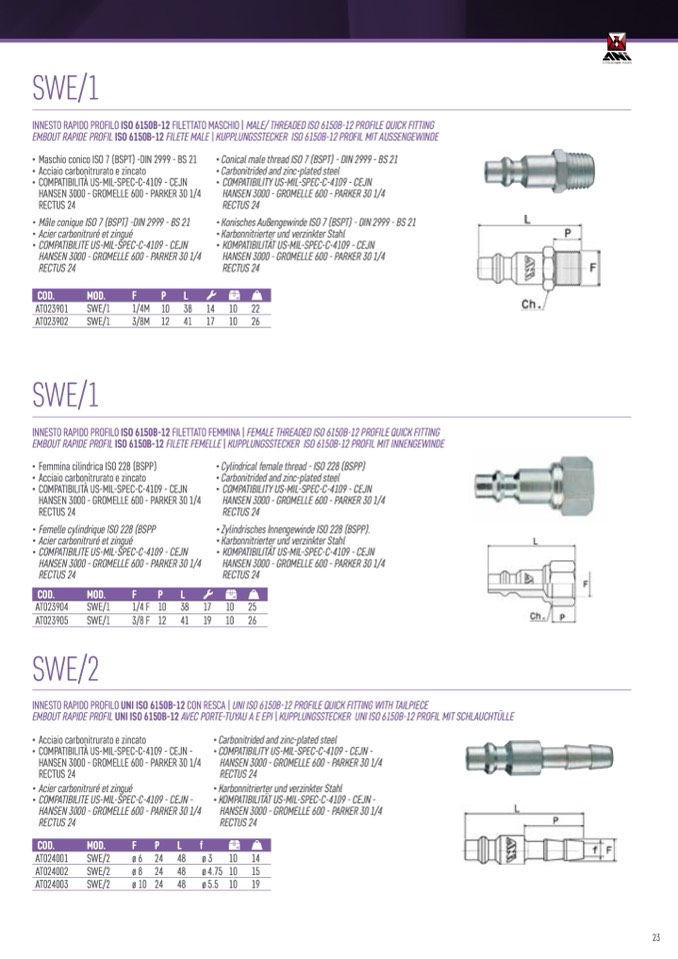

SWE/1

INNESTO RAPIDO PROFILO ISO 6150B-12 FILETTATO MASCHIO | MALE/ THREADED ISO 6150B-12 PROFILE QUICK FITTING

EMBOUT RAPIDE PROFIL ISO 6150B-12 FILETE MALE | KUPPLUNGSSTECKER ISO 6150B-12 PROFIL MIT AUSSENGEWINDE

• Maschio conico ISO 7 (BSPT) -DIN 2999 - BS 21

• Acciaio carbonitrurato e zincato

• COMPATIBILITÀ US-MIL-SPEC-C-4109 - CEJN

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

• Mâle conique ISO 7 (BSPT) -DIN 2999 - BS 21

• Acier carbonitruré et zingué

• COMPATIBILITE US-MIL-SPEC-C-4109 - CEJN

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

• Conical male thread ISO 7 (BSPT) - DIN 2999 - BS 21

• Carbonitrided and zinc-plated steel

• COMPATIBILITY US-MIL-SPEC-C-4109 - CEJN

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

• Konisches Außengewinde ISO 7 (BSPT) - DIN 2999 - BS 21

• Karbonnitrierter und verzinkter Stahl

• KOMPATIBILITÄT US-MIL-SPEC-C-4109 - CEJN

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

COD.

MOD.

F

P

L

AT023901

SWE/1

1/4M 10 38 14 10 22

AT023902

SWE/1

3/8M 12 41 17 10 26

SWE/1

INNESTO RAPIDO PROFILO ISO 6150B-12 FILETTATO FEMMINA | FEMALE THREADED ISO 6150B-12 PROFILE QUICK FITTING

EMBOUT RAPIDE PROFIL ISO 6150B-12 FILETE FEMELLE | KUPPLUNGSSTECKER ISO 6150B-12 PROFIL MIT INNENGEWINDE

• Femmina cilindrica ISO 228 (BSPP)

• Acciaio carbonitrurato e zincato

• COMPATIBILITÀ US-MIL-SPEC-C-4109 - CEJN

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

• Femelle cylindrique ISO 228 (BSPP

• Acier carbonitruré et zingué

• COMPATIBILITE US-MIL-SPEC-C-4109 - CEJN

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

• Cylindrical female thread - ISO 228 (BSPP)

• Carbonitrided and zinc-plated steel

• COMPATIBILITY US-MIL-SPEC-C-4109 - CEJN

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

• Zylindrisches Innengewinde ISO 228 (BSPP).

• Karbonnitrierter und verzinkter Stahl

• KOMPATIBILITÄT US-MIL-SPEC-C-4109 - CEJN

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

10 25

10 26

COD.

MOD.

F

P

L

AT023904

AT023905

SWE/1

SWE/1

1/4 F

3/8 F

10 38 17

12 41 19

SWE/2

INNESTO RAPIDO PROFILO UNI ISO 6150B-12 CON RESCA | UNI ISO 6150B-12 PROFILE QUICK FITTING WITH TAILPIECE

EMBOUT RAPIDE PROFIL UNI ISO 6150B-12 AVEC PORTE-TUYAU A E EPI | KUPPLUNGSSTECKER UNI ISO 6150B-12 PROFIL MIT SCHLAUCHTÜLLE

• Acciaio carbonitrurato e zincato

• COMPATIBILITÀ US-MIL-SPEC-C-4109 - CEJN -

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

• Acier carbonitruré et zingué

• COMPATIBILITE US-MIL-SPEC-C-4109 - CEJN -

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

• Carbonitrided and zinc-plated steel

• COMPATIBILITY US-MIL-SPEC-C-4109 - CEJN -

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

• Karbonnitrierter und verzinkter Stahl

• KOMPATIBILITÄT US-MIL-SPEC-C-4109 - CEJN -

HANSEN 3000 - GROMELLE 600 - PARKER 30 1/4

RECTUS 24

COD.

MOD.

F

P

L

f

AT024001

AT024002

AT024003

SWE/2

ø 6

SWE/2

ø 8

SWE/2

ø 10

24 48

24 48

24 48

ø 3

ø 4.75 10 15

ø 5.5 10 19

10 14

23
