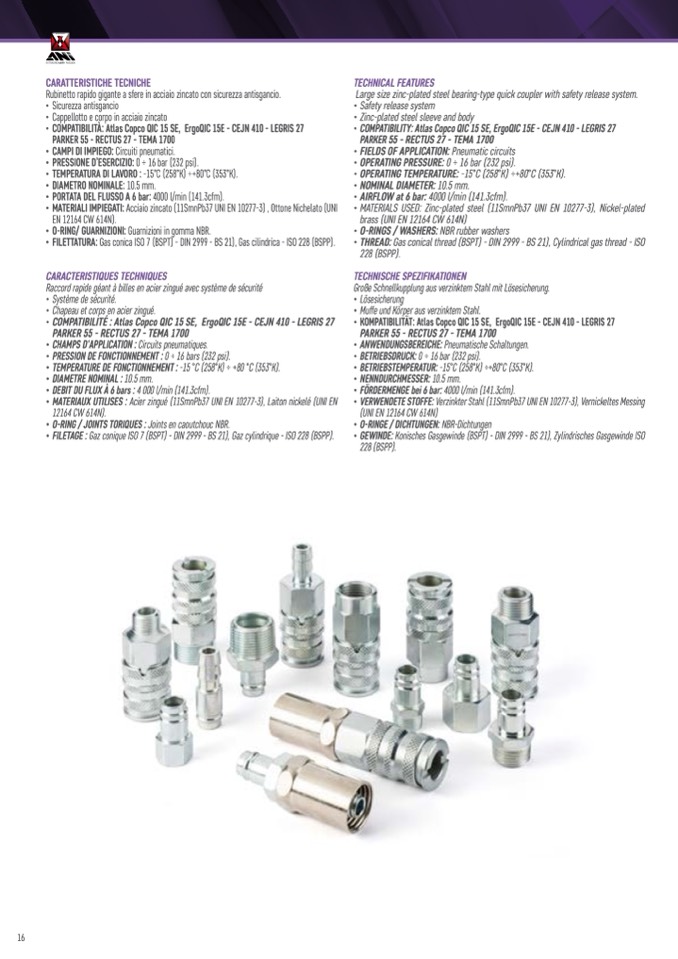

CARATTERISTICHE TECNICHE

Rubinetto rapido gigante a sfere in acciaio zincato con sicurezza antisgancio.

• Sicurezza antisgancio

• Cappellotto e corpo in acciaio zincato

• COMPATIBILITÀ: Atlas Copco QIC 15 SE, ErgoQIC 15E - CEJN 410 - LEGRIS 27

PARKER 55 - RECTUS 27 - TEMA 1700

• CAMPI DI IMPIEGO: Circuiti pneumatici.

• PRESSIONE D’ESERCIZIO: 0 ÷ 16 bar (232 psi).

• TEMPERATURA DI LAVORO : -15°C (258°K) ÷+80°C (353°K).

• DIAMETRO NOMINALE: 10.5 mm.

• PORTATA DEL FLUSSO A 6 bar: 4000 l/min (141.3cfm).

• MATERIALI IMPIEGATI: Acciaio zincato (11SmnPb37 UNI EN 10277-3) , Ottone Nichelato (UNI

EN 12164 CW 614N).

• O-RING/ GUARNIZIONI: Guarnizioni in gomma NBR.

• FILETTATURA: Gas conica ISO 7 (BSPT) - DIN 2999 - BS 21), Gas cilindrica - ISO 228 (BSPP).

CARACTERISTIQUES TECHNIQUES

Raccord rapide géant à billes en acier zingué avec système de sécurité

• Système de sécurité.

• Chapeau et corps en acier zingué.

• COMPATIBILITÉ : Atlas Copco QIC 15 SE, ErgoQIC 15E - CEJN 410 - LEGRIS 27

PARKER 55 - RECTUS 27 - TEMA 1700

• CHAMPS D'APPLICATION : Circuits pneumatiques.

• PRESSION DE FONCTIONNEMENT : 0 ÷ 16 bars (232 psi).

• TEMPERATURE DE FONCTIONNEMENT : -15 °C (258°K) ÷ +80 °C (353°K).

• DIAMETRE NOMINAL : 10.5 mm.

• DEBIT DU FLUX À 6 bars : 4 000 l/min (141.3cfm).

• MATERIAUX UTILISES : Acier zingué (11SmnPb37 UNI EN 10277-3), Laiton nickelé (UNI EN

12164 CW 614N).

• O-RING / JOINTS TORIQUES : Joints en caoutchouc NBR.

• FILETAGE : Gaz conique ISO 7 (BSPT) - DIN 2999 - BS 21), Gaz cylindrique - ISO 228 (BSPP).

TECHNICAL FEATURES

Large size zinc-plated steel bearing-type quick coupler with safety release system.

• Safety release system

• Zinc-plated steel sleeve and body

• COMPATIBILITY: Atlas Copco QIC 15 SE, ErgoQIC 15E - CEJN 410 - LEGRIS 27

PARKER 55 - RECTUS 27 - TEMA 1700

• FIELDS OF APPLICATION: Pneumatic circuits

• OPERATING PRESSURE: 0 ÷ 16 bar (232 psi).

• OPERATING TEMPERATURE: -15°C (258°K) ÷+80°C (353°K).

• NOMINAL DIAMETER: 10.5 mm.

• AIRFLOW at 6 bar: 4000 l/min (141.3cfm).

• MATERIALS USED: Zinc-plated steel (11SmnPb37 UNI EN 10277-3), Nickel-plated

brass (UNI EN 12164 CW 614N)

• O-RINGS / WASHERS: NBR rubber washers

• THREAD: Gas conical thread (BSPT) - DIN 2999 - BS 21), Cylindrical gas thread - ISO

228 (BSPP).

TECHNISCHE SPEZIFIKATIONEN

Große Schnellkupplung aus verzinktem Stahl mit Lösesicherung.

• Lösesicherung

• Muffe und Körper aus verzinktem Stahl.

• KOMPATIBILITÄT: Atlas Copco QIC 15 SE, ErgoQIC 15E - CEJN 410 - LEGRIS 27

PARKER 55 - RECTUS 27 - TEMA 1700

• ANWENDUNGSBEREICHE: Pneumatische Schaltungen.

• BETRIEBSDRUCK: 0 ÷ 16 bar (232 psi).

• BETRIEBSTEMPERATUR: -15°C (258°K) ÷+80°C (353°K).

• NENNDURCHMESSER: 10.5 mm.

• FÖRDERMENGE bei 6 bar: 4000 l/min (141.3cfm).

• VERWENDETE STOFFE: Verzinkter Stahl (11SmnPb37 UNI EN 10277-3), Vernickeltes Messing

(UNI EN 12164 CW 614N)

• O-RINGE / DICHTUNGEN: NBR-Dichtungen

• GEWINDE: Konisches Gasgewinde (BSPT) - DIN 2999 - BS 21), Zylindrisches Gasgewinde ISO

228 (BSPP).
