Quadri di

Regolazione

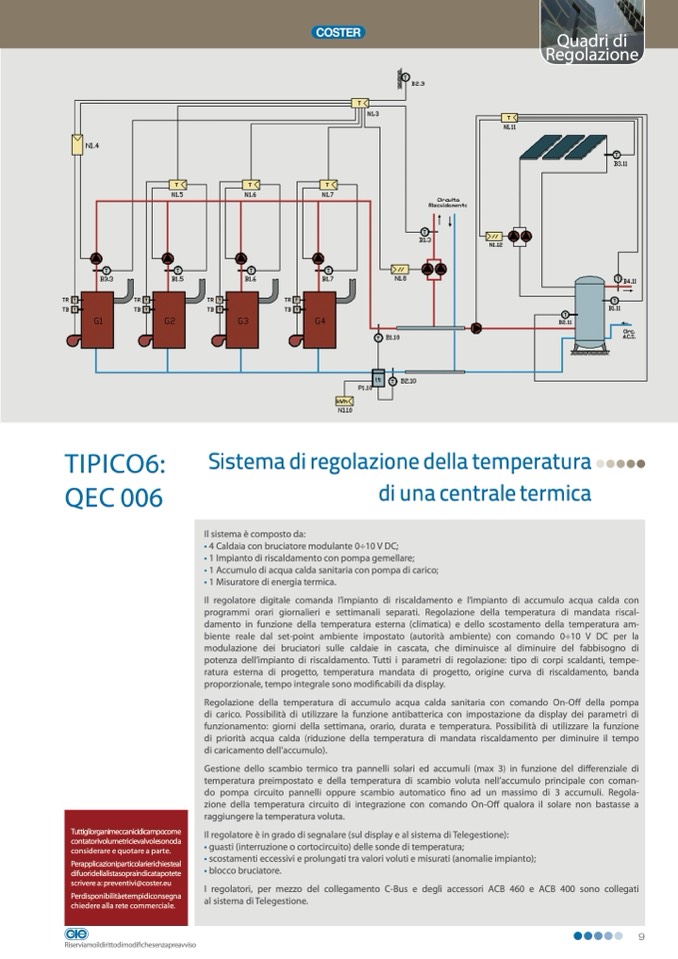

TIPICO6:

QEC 006

Sistema di regolazione della temperatura

di una centrale termica

Il sistema è composto da:

• 4 Caldaia con bruciatore modulante 0÷10 V DC;

• 1 Impianto di riscaldamento con pompa gemellare;

• 1 Accumulo di acqua calda sanitaria con pompa di carico;

• 1 Misuratore di energia termica.

Il regolatore digitale comanda l’impianto di riscaldamento e l’impianto di accumulo acqua calda con

programmi orari giornalieri e settimanali separati. Regolazione della temperatura di mandata riscal-

damento in funzione della temperatura esterna (climatica) e dello scostamento della temperatura am-

biente reale dal set-point ambiente impostato (autorità ambiente) con comando 0÷10 V DC per la

modulazione dei bruciatori sulle caldaie in cascata, che diminuisce al diminuire del fabbisogno di

potenza dell’impianto di riscaldamento. Tutti i parametri di regolazione: tipo di corpi scaldanti, tempe-

ratura esterna di progetto, temperatura mandata di progetto, origine curva di riscaldamento, banda

proporzionale, tempo integrale sono modificabili da display.

Regolazione della temperatura di accumulo acqua calda sanitaria con comando On-Off della pompa

di carico. Possibilità di utilizzare la funzione antibatterica con impostazione da display dei parametri di

funzionamento: giorni della settimana, orario, durata e temperatura. Possibilità di utilizzare la funzione

di priorità acqua calda (riduzione della temperatura di mandata riscaldamento per diminuire il tempo

di caricamento dell’accumulo).

Gestione dello scambio termico tra pannelli solari ed accumuli (max 3) in funzione del differenziale di

temperatura preimpostato e della temperatura di scambio voluta nell’accumulo principale con coman-

do pompa circuito pannelli oppure scambio automatico fino ad un massimo di 3 accumuli. Regola-

zione della temperatura circuito di integrazione con comando On-Off qualora il solare non bastasse a

raggiungere la temperatura voluta.

Il regolatore è in grado di segnalare (sul display e al sistema di Telegestione):

• guasti (interruzione o cortocircuito) delle sonde di temperatura;

• scostamenti eccessivi e prolungati tra valori voluti e misurati (anomalie impianto);

• blocco bruciatore.

I regolatori, per mezzo del collegamento C-Bus e degli accessori ACB 460 e ACB 400 sono collegati

al sistema di Telegestione.

Tuttigliorganimeccanicidicampocome

contatorivolumetricievalvolesonoda

considerare e quotare a parte.

Perapplicazioniparticolarierichiesteal

difuoridellalistasopraindicatapotete

scrivere a: preventivi@coster.eu

Perdisponibilitàetempidiconsegna

chiedere alla rete commerciale.

Riserviamoildirittodimodifichesenzapreavviso
