Quadri di

Regolazione

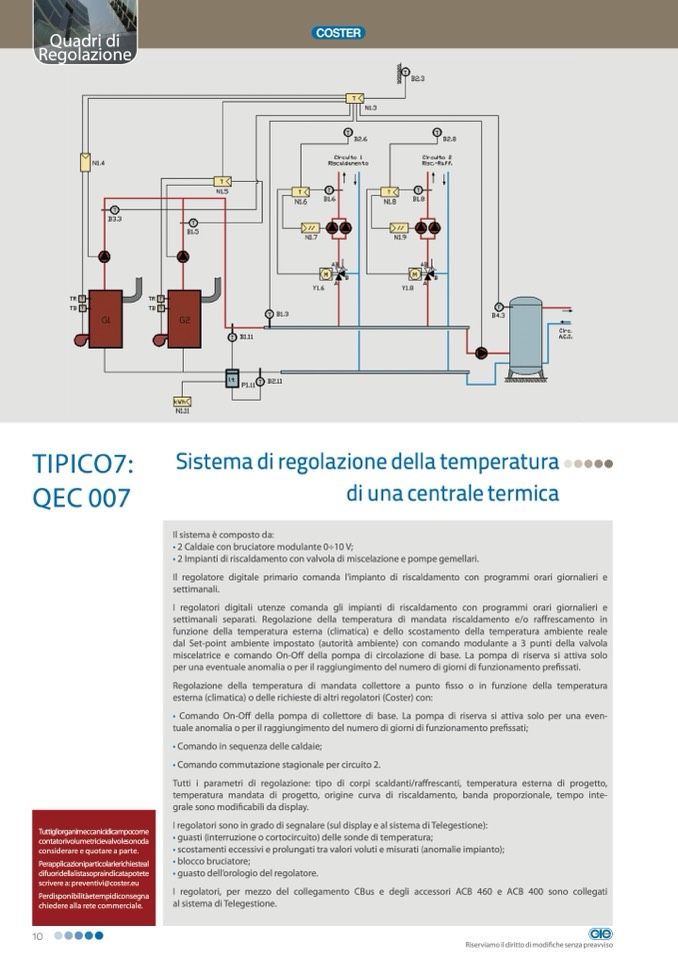

TIPICO7:

QEC 007

Sistema di regolazione della temperatura

di una centrale termica

Il sistema è composto da:

• 2 Caldaie con bruciatore modulante 0÷10 V;

• 2 Impianti di riscaldamento con valvola di miscelazione e pompe gemellari.

Il regolatore digitale primario comanda l’impianto di riscaldamento con programmi orari giornalieri e

settimanali.

I regolatori digitali utenze comanda gli impianti di riscaldamento con programmi orari giornalieri e

settimanali separati. Regolazione della temperatura di mandata riscaldamento e/o raffrescamento in

funzione della temperatura esterna (climatica) e dello scostamento della temperatura ambiente reale

dal Set-point ambiente impostato (autorità ambiente) con comando modulante a 3 punti della valvola

miscelatrice e comando On-Off della pompa di circolazione di base. La pompa di riserva si attiva solo

per una eventuale anomalia o per il raggiungimento del numero di giorni di funzionamento prefissati.

Regolazione della temperatura di mandata collettore a punto fisso o in funzione della temperatura

esterna (climatica) o delle richieste di altri regolatori (Coster) con:

• Comando On-Off della pompa di collettore di base. La pompa di riserva si attiva solo per una even-

tuale anomalia o per il raggiungimento del numero di giorni di funzionamento prefissati;

• Comando in sequenza delle caldaie;

• Comando commutazione stagionale per circuito 2.

Tutti i parametri di regolazione: tipo di corpi scaldanti/raffrescanti, temperatura esterna di progetto,

temperatura mandata di progetto, origine curva di riscaldamento, banda proporzionale, tempo inte-

grale sono modificabili da display.

I regolatori sono in grado di segnalare (sul display e al sistema di Telegestione):

• guasti (interruzione o cortocircuito) delle sonde di temperatura;

• scostamenti eccessivi e prolungati tra valori voluti e misurati (anomalie impianto);

• blocco bruciatore;

• guasto dell’orologio del regolatore.

I regolatori, per mezzo del collegamento CBus e degli accessori ACB 460 e ACB 400 sono collegati

al sistema di Telegestione.

Tuttigliorganimeccanicidicampocome

contatorivolumetricievalvolesonoda

considerare e quotare a parte.

Perapplicazioniparticolarierichiesteal

difuoridellalistasopraindicatapotete

scrivere a: preventivi@coster.eu

Perdisponibilitàetempidiconsegna

chiedere alla rete commerciale.

10

Riserviamo il diritto di modifiche senza preavviso
