Raccordi a pressare
Sempiter
ST.400.05.26.IT (NC 1281, NC 2472
)

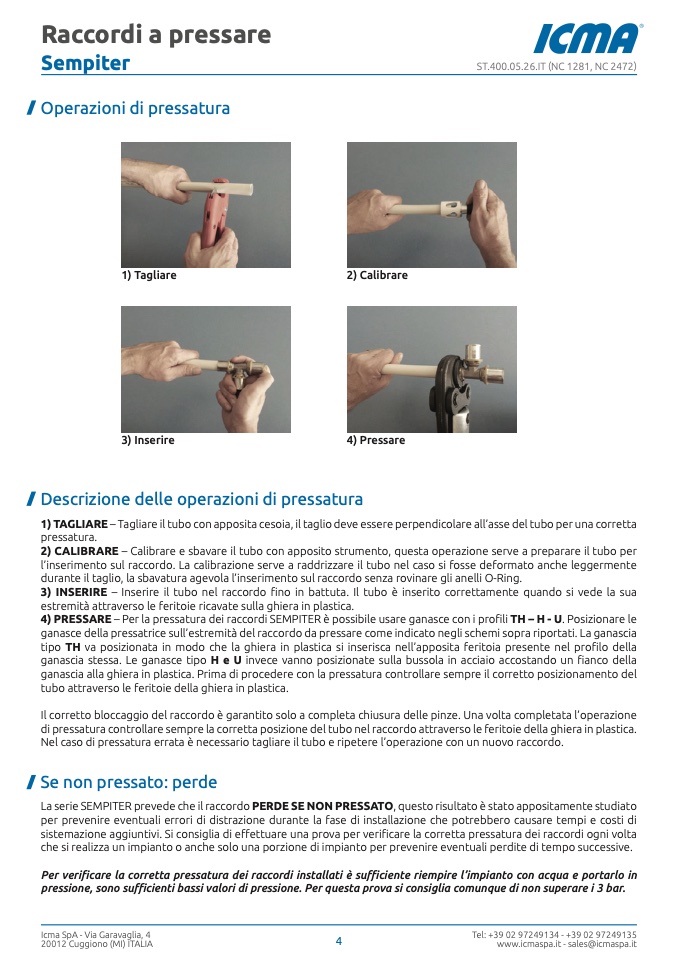

Operazioni di pressatur
a
1) Tagliar
e
2) Calibrar
e
3) Inserire
4) Pressare
Descrizione delle operazioni di pressatura
1) TAGLIARE – Tagliare il tubo con apposita cesoia, il taglio deve essere perpendicolare all’asse del tubo per una corrett
a
pressatura
.
2) CALIBRARE – Calibrare e sbavare il tubo con apposito strumento, questa operazione serve a preparare il tubo pe
r
l’inserimento sul raccordo. La calibrazione serve a raddrizzare il tubo nel caso si fosse deformato anche leggermente
durante il taglio, la sbavatura agevola l’inserimento sul raccordo senza rovinare gli anelli O-Ring.
3) INSERIRE – Inserire il tubo nel raccordo
fino in battuta. Il tubo è inserito correttamente quando si vede la sua
estremità attraverso le feritoie ricavate sulla ghiera in plastica
.
4) PRESSARE – Per la pressatura dei raccordi SEMPITER è possibile usare ganasce con i pro
fili TH – H - U. Posizionare le
ganasce della pressatrice sull’estremità del raccordo da pressare come indicato negli schemi sopra riportati. La ganasci
a
tipo TH va posizionata in modo che la ghiera in plastica si inserisca nell’apposita feritoia presente nel profilo della
ganascia stessa. Le ganasce tipo H e U invece vanno posizionate sulla bussola in acciaio accostando un fianco dell
a
ganascia alla ghiera in plastica. Prima di procedere con la pressatura controllare sempre il corretto posizionamento del
tubo attraverso le feritoie della ghiera in plastica
.
Il corretto bloccaggio del raccordo è garantito solo a completa chiusura delle pinze. Una volta completata l’operazion
e
di pressatura controllare sempre la corretta posizione del tubo nel raccordo attraverso le feritoie della ghiera in plastica
.
Nel caso di pressatura errata è necessario tagliare il tubo e ripetere l’operazione con un nuovo raccordo
.
Se non pressato: perd
e
La serie SEMPITER prevede che il raccordo PERDE SE NON PRESSATO, questo risultato è stato appositamente studiat
o
per prevenire eventuali errori di distrazione durante la fase di installazione che potrebbero causare tempi e costi di
sistemazione aggiuntivi. Si consiglia di effettuare una prova per verificare la corretta pressatura dei raccordi ogni volt
a
che si realizza un impianto o anche solo una porzione di impianto per prevenire eventuali perdite di tempo successive
.
Per verificare la corretta pressatura dei raccordi installati è su
fficiente riempire l’impianto con acqua e portarlo in
pressione, sono su
fficienti bassi valori di pressione. Per questa prova si consiglia comunque di non superare i 3 bar
.
