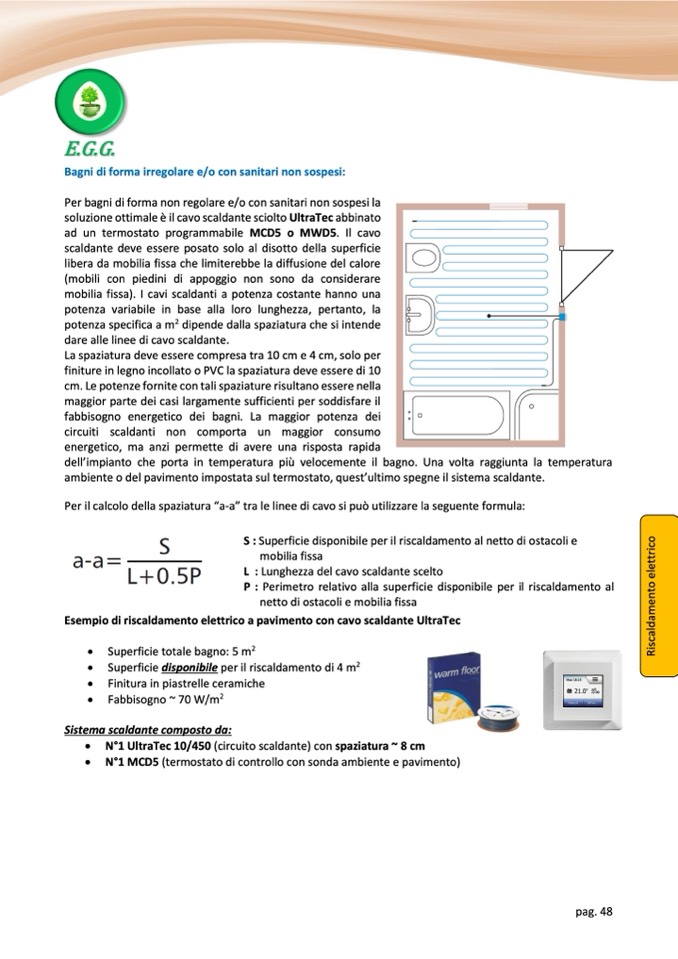

Bagni di forma irregolare e/o con sanitari non sospesi:
Per bagni di forma non regolare e/o con sanitari non sospesi la
soluzione ottimale è il cavo scaldante sciolto UltraTec abbinato
ad un termostato programmabile MCD5 o MWD5. Il cavo
scaldante deve essere posato solo al disotto della superficie
libera da mobilia fissa che limiterebbe la diffusione del calore
(mobili con piedini di appoggio non sono da considerare
mobilia fissa). I cavi scaldanti a potenza costante hanno una
potenza variabile in base alla loro lunghezza, pertanto, la
potenza specifica a m
2
dipende dalla spaziatura che si intende
dare alle linee di cavo scaldante.
La spaziatura deve essere compresa tra 10 cm e 4 cm, solo per
finiture in legno incollato o PVC la spaziatura deve essere di 10
cm. Le potenze fornite con tali spaziature risultano essere nella
maggior parte dei casi largamente sufficienti per soddisfare il
fabbisogno energetico dei bagni. La maggior potenza dei
circuiti scaldanti non comporta un maggior consumo
energetico, ma anzi permette di avere una risposta rapida
dell’impianto che porta in temperatura più velocemente il bagno. Una volta raggiunta la temperatura
ambiente o del pavimento impostata sul termostato, quest’ultimo spegne il sistema scaldante.
Per il calcolo della spaziatura “a-a” tra le linee di cavo si può utilizzare la seguente formula:
S : Superficie disponibile per il riscaldamento al netto di ostacoli e
mobilia fissa
L : Lunghezza del cavo scaldante scelto
P : Perimetro relativo alla superficie disponibile per il riscaldamento al
netto di ostacoli e mobilia fissa
Esempio di riscaldamento elettrico a pavimento con cavo scaldante UltraTec
• Superficie totale bagno: 5 m
2
• Superficie disponibile per il riscaldamento di 4 m
2
• Finitura in piastrelle ceramiche
• Fabbisogno ~ 70 W/m
2
Sistema scaldante composto da:
• N°1 UltraTec 10/450 (circuito scaldante) con spaziatura ~ 8 cm
• N°1 MCD5 (termostato di controllo con sonda ambiente e pavimento)
