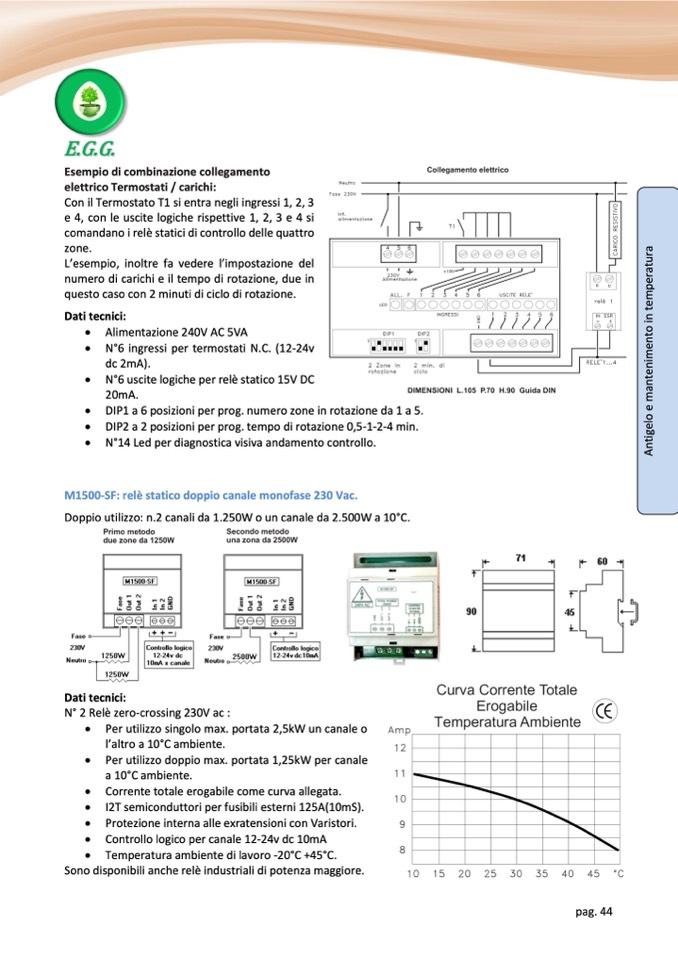

Esempio di combinazione collegamento
elettrico Termostati / carichi:
Con il Termostato T1 si entra negli ingressi 1, 2, 3
e 4, con le uscite logiche rispettive 1, 2, 3 e 4 si
comandano i relè statici di controllo delle quattro
zone.
L’esempio, inoltre fa vedere l’impostazione del
numero di carichi e il tempo di rotazione, due in
questo caso con 2 minuti di ciclo di rotazione.
Dati tecnici:
• Alimentazione 240V AC 5VA
• N°6 ingressi per termostati N.C. (12-24v
dc 2mA).
• N°6 uscite logiche per relè statico 15V DC
20mA.
• DIP1 a 6 posizioni per prog. numero zone in rotazione da 1 a 5.
• DIP2 a 2 posizioni per prog. tempo di rotazione 0,5-1-2-4 min.
• N°14 Led per diagnostica visiva andamento controllo.
M1500-SF: relè statico doppio canale monofase 230 Vac.
Doppio utilizzo: n.2 canali da 1.250W o un canale da 2.500W a 10°C.
Dati tecnici:
N° 2 Relè zero-crossing 230V ac :
• Per utilizzo singolo max. portata 2,5kW un canale o
l’altro a 10°C ambiente.
• Per utilizzo doppio max. portata 1,25kW per canale
a 10°C ambiente.
• Corrente totale erogabile come curva allegata.
• I2T semiconduttori per fusibili esterni 125A(10mS).
• Protezione interna alle exratensioni con Varistori.
• Controllo logico per canale 12-24v dc 10mA
• Temperatura ambiente di lavoro -20°C +45°C.
Sono disponibili anche relè industriali di potenza maggiore.
