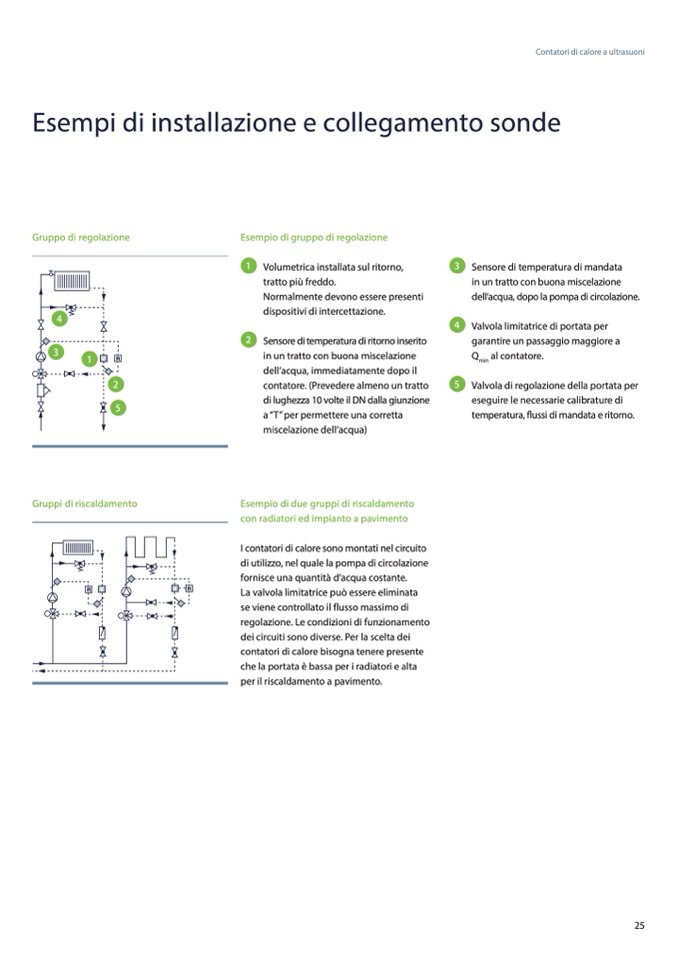

Esempi di installazione e collegamento sonde

Gruppo di regolazione

4

3

Gruppi di riscaldamento

Esempio di gruppo di regolazione

Contatori di calore a ultrasuoni

1

2

Volumetrica installata sul ritorno,

tratto più freddo.

Normalmente devono essere presenti

dispositivi di intercettazione.

Sensore di temperatura di ritorno inserito

in un tratto con buona miscelazione

dell’acqua, immediatamente dopo il

contatore. (Prevedere almeno un tratto

di lughezza 10 volte il DN dalla giunzione

a “T” per permettere una corretta

miscelazione dell’acqua)

3 Sensore di temperatura di mandata

in un tratto con buona miscelazione

dell’acqua, dopo la pompa di circolazione.

4 Valvola limitatrice di portata per

garantire un passaggio maggiore a

Q

min

al contatore.

5 Valvola di regolazione della portata per

eseguire le necessarie calibrature di

temperatura, flussi di mandata e ritorno.

1

2

5

Esempio di due gruppi di riscaldamento

con radiatori ed impianto a pavimento

I contatori di calore sono montati nel circuito

di utilizzo, nel quale la pompa di circolazione

fornisce una quantità d‘acqua costante.

La valvola limitatrice può essere eliminata

se viene controllato il flusso massimo di

regolazione. Le condizioni di funzionamento

dei circuiti sono diverse. Per la scelta dei

contatori di calore bisogna tenere presente

che la portata è bassa per i radiatori e alta

per il riscaldamento a pavimento.
