Contatori di calore a ultrasuoni

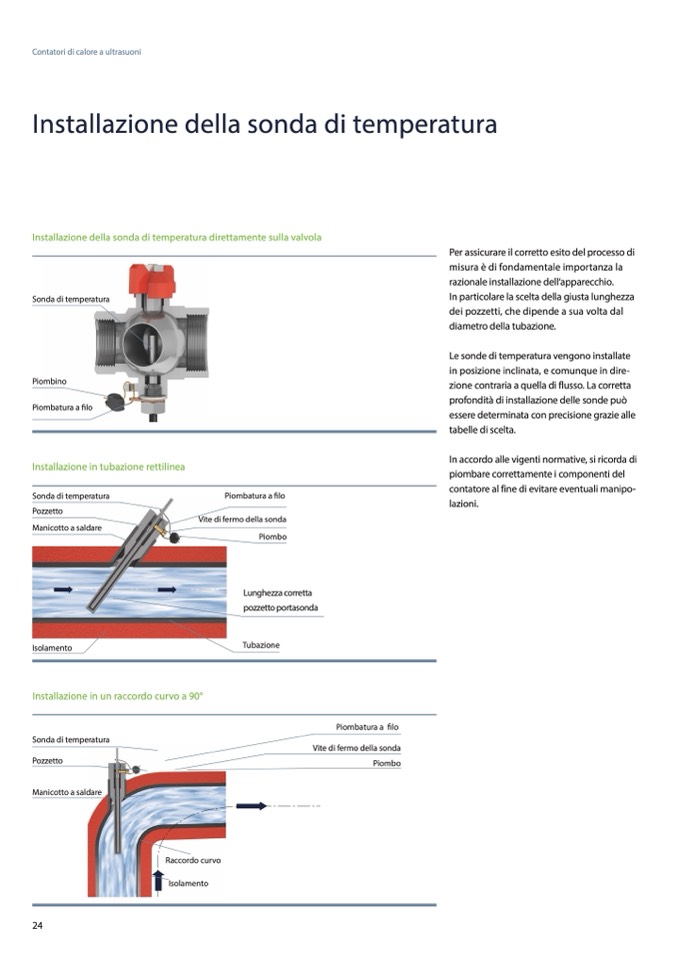

Installazione della sonda di temperatura

Installazione della sonda di temperatura direttamente sulla valvola

Sonda di temperatura

Piombino

Piombatura a filo

Installazione in tubazione rettilinea

Sonda di temperatura

Pozzetto

Manicotto a saldare

Isolamento

Installazione in un raccordo curvo a 90°

Per assicurare il corretto esito del processo di

misura è di fondamentale importanza la

razionale installazione dell‘apparecchio.

In particolare la scelta della giusta lunghezza

dei pozzetti, che dipende a sua volta dal

diametro della tubazione.

Le sonde di temperatura vengono installate

in posizione inclinata, e comunque in dire-

zione contraria a quella di flusso. La corretta

profondità di installazione delle sonde può

essere determinata con precisione grazie alle

tabelle di scelta.

In accordo alle vigenti normative, si ricorda di

piombare correttamente i componenti del

contatore al fine di evitare eventuali manipo-

lazioni.

Piombatura a filo

Vite di fermo della sonda

Piombo

Lunghezza corretta

pozzetto portasonda

Tubazione

Sonda di temperatura

Pozzetto

Manicotto a saldare

Piombatura a filo

Vite di fermo della sonda

Piombo

Raccordo curvo

Isolamento

24
