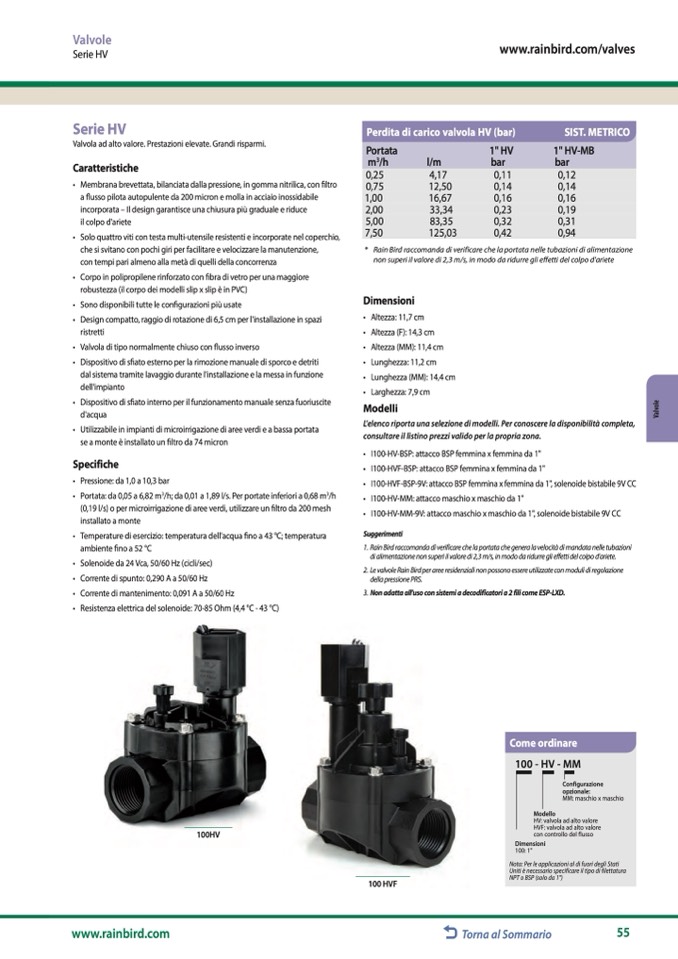

Valvole

Serie HV

www.rainbird.com/valves

Serie HV

Valvola ad alto valore. Prestazioni elevate. Grandi risparmi.

Caratteristiche

• Membrana brevettata, bilanciata dalla pressione, in gomma nitrilica, con filtro

a

flusso pilota autopulente da 200 micron e molla in acciaio inossidabile

incorporata – Il design garantisce una chiusura più graduale e riduce

il colpo d'ariete

• Solo quattro viti con testa multi-utensile resistenti e incorporate nel coperchio,

che si svitano con pochi giri per facilitare e velocizzare la manutenzione,

con tempi pari almeno alla met

à di quelli della concorrenza

• Corpo in polipropilene rinforzato con

fibra di vetro per una maggiore

robustezza (il corpo dei modelli slip x slip

è in PVC)

• Sono disponibili tutte le configurazioni pi

ù usate

• Design compatto, raggio di rotazione di 6,5 cm per l'installazione in spazi

ristretti

• Valvola di tipo normalmente chiuso con flusso inverso

• Dispositivo di s

fiato esterno per la rimozione manuale di sporco e detriti

dal sistema tramite lavaggio durante l'installazione e la messa in funzione

dell'impianto

• Dispositivo di s

fiato interno per il funzionamento manuale senza fuoriuscite

d'acqua

• Utilizzabile in impianti di microirrigazione di aree verdi e a bassa portata

se a monte

è installato un filtro da 74 micron

Specifiche

• Pressione: da 1,0 a 10,3 bar

• Portata: da 0,05 a 6,82 m

3

/h; da 0,01 a 1,89 l/s. Per portate inferiori a 0,68 m

3

/h

(0,19 l/s) o per microirrigazione di aree verdi, utilizzare un

filtro da 200 mesh

installato a monte

• Temperature di esercizio: temperatura dell'acqua

fino a 43 °C; temperatura

ambiente

fino a 52 °C

• Solenoide da 24 Vca, 50/60 Hz (cicli/sec)

• Corrente di spunto: 0,290 A a 50/60 Hz

• Corrente di mantenimento: 0,091 A a 50/60 Hz

• Resistenza elettrica del solenoide: 70-85 Ohm (4,4 °C - 43 °C)

* Rain Bird raccomanda di verificare che la portata nelle tubazioni di alimentazione

non superi il valore di 2,3 m/s, in modo da ridurre gli effetti del colpo d'ariete

Dimensioni

• Altezza: 11,7 cm

• Altezza (F): 14,3 cm

• Altezza (MM): 11,4 cm

• Lunghezza: 11,2 cm

• Lunghezza (MM): 14,4 cm

• Larghezza: 7,9 cm

Modelli

L'elenco riporta una selezione di modelli. Per conoscere la disponibilità completa,

consultare il listino prezzi valido per la propria zona.

• I100-HV-BSP: attacco BSP femmina x femmina da 1"

• I100-HVF-BSP: attacco BSP femmina x femmina da 1"

• I100-HVF-BSP-9V: attacco BSP femmina x femmina da 1", solenoide bistabile 9V CC

• I100-HV-MM: attacco maschio x maschio da 1"

• I100-HV-MM-9V: attacco maschio x maschio da 1", solenoide bistabile 9V CC

Suggerimenti

1. RainBirdraccomandadiverificarechelaportatachegeneralavelocitàdimandatanelletubazioni

di alimentazione non superi il valore di 2,3 m/s, in modo da ridurre gli effetti del colpo d'ariete.

2. Le valvole Rain Bird per aree residenziali non possono essere utilizzate con moduli di regolazione

della pressione PRS.

3. Non adatta all'uso con sistemi a decodificatori a 2 fili come ESP-LXD.

Perdita di carico valvola HV (bar)

Portata

1" HV

m

3

/h

l/m

bar

SIST. METRICO

1" HV-MB

bar

0,25

4,17

0,11

0,12

0,75

12,50

0,14

0,14

1,00

16,67

0,16

0,16

2,00

33,34

0,23

0,19

5,00

83,35

0,32

0,31

7,50

125,03

0,42

0,94

V

a

l

v

o

l

e

100HV

100 HVF

Come ordinare

100 - HV - MM

Configurazione

opzionale:

MM: maschio x maschio

Modello

HV: valvola ad alto valore

HVF: valvola ad alto valore

con controllo del flusso

Dimensioni

100: 1"

Nota: Per le applicazioni al di fuori degli Stati

Uniti è necessario specificare il tipo di filettatura

NPT o BSP (solo da 1")

www.rainbird.com
