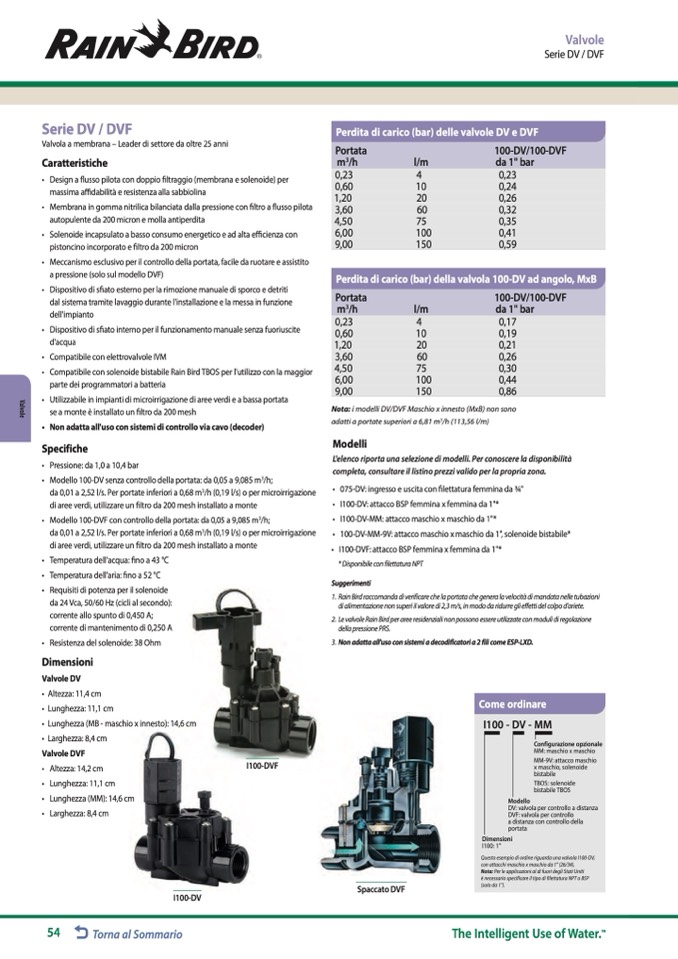

Valvole

Serie DV / DVF

Serie DV / DVF

Valvola a membrana – Leader di settore da oltre 25 anni

Caratteristiche

• Design a flusso pilota con doppio filtraggio (membrana e solenoide) per

massima a

ffidabilità e resistenza alla sabbiolina

• Membrana in gomma nitrilica bilanciata dalla pressione con

filtro a flusso pilota

autopulente da 200 micron e molla antiperdita

• Solenoide incapsulato a basso consumo energetico e ad alta efficienza con

pistoncino incorporato e filtro da 200 micron

• Meccanismo esclusivo per il controllo della portata, facile da ruotare e assistito

a pressione (solo sul modello DVF)

• Dispositivo di s

fiato esterno per la rimozione manuale di sporco e detriti

dal sistema tramite lavaggio durante l'installazione e la messa in funzione

dell'impianto

• Dispositivo di s

fiato interno per il funzionamento manuale senza fuoriuscite

d'acqua

• Compatibile con elettrovalvole IVM

• Compatibile con solenoide bistabile Rain Bird TBOS per l'utilizzo con la maggior

parte dei programmatori a batteria

Perdita di carico (bar) delle valvole DV e DVF

Portata

100-DV/100-DVF

m

3

/h

l/m

da 1" bar

0,23

4

0,23

0,60

10

0,24

1,20

20

0,26

3,60

60

0,32

4,50

75

0,35

6,00

100

0,41

9,00

150

0,59

Perdita di carico (

Portata

m

3

/h

bar) della valvola 100-DV ad angolo, MxB

100-DV/100-DVF

l/m

da 1" bar

0,23

4

0,17

0,60

10

0,19

1,20

20

0,21

3,60

60

0,26

4,50

75

0,30

6,00

100

0,44

9,00

150

0,86

• Utilizzabile in impianti di microirrigazione di aree verdi e a bassa portata

se a monte è installato un filtro da 200 mesh

• Non adatta all'uso con sistemi di controllo via cavo (decoder)

Specifiche

• Pressione: da 1,0 a 10,4 bar

Nota: i modelli DV/DVF Maschio x innesto (MxB) non sono

adatti a portate superiori a 6,81 m

3

/h (113,56 l/m)

Modelli

L'elenco riporta una selezione di modelli. Per conoscere la disponibilità

completa, consultare il listino prezzi valido per la propria zona.

V

a

l

v

o

l

e

• Modello 100-DV senza controllo della portata: da 0,05 a 9,085 m

3

/h;

da 0,01 a 2,52 l/s. Per portate inferiori a 0,68 m

3

/h (0,19 l/s) o per microirrigazione

di aree verdi, utilizzare un filtro da 200 mesh installato a monte

• Modello 100-DVF con controllo della portata: da 0,05 a 9,085 m

3

/h;

da 0,01 a 2,52 l/s. Per portate inferiori a 0,68 m

3

/h (0,19 l/s) o per microirrigazione

di aree verdi, utilizzare un filtro da 200 mesh installato a monte

• Temperatura dell’acqua: fino a 43 °C

• Temperatura dell'aria: fino a 52 °C

• Requisiti di potenza per il solenoide

da 24 Vca, 50/60 Hz (cicli al secondo):

corrente allo spunto di 0,450 A;

corrente di mantenimento di 0,250 A

• Resistenza del solenoide: 38 Ohm

Dimensioni

Valvole DV

• Altezza:11,4cm

• Lunghezza:11,1cm

• Lunghezza(MB-maschioxinnesto):14,6

• Larghezza:8,4cm

Valvole DVF

• Altezza: 14,2 cm

• Lunghezza: 11,1 cm

• Lunghezza (MM): 14,6 cm

• Larghezza: 8,4 cm

•

•

•

•

•

075-DV: ingresso e uscita con filettatura femmina da 3⁄4"

I100-DV: attacco BSP femmina x femmina da 1"*

I100-DV-MM: attacco maschio x maschio da 1"*

100-DV-MM-9V: attacco maschio x maschio da 1", solenoide bistabile*

I100-DVF: attacco BSP femmina x femmina da 1"*

* Disponibile con filettatura NPT

Suggerimenti

1. RainBirdraccomandadiverificarechelaportatachegeneralavelocitàdimandatanelletubazioni

di alimentazione non superi il valore di 2,3 m/s, in modo da ridurre gli effetti del colpo d'ariete.

2. Le valvole Rain Bird per aree residenziali non possono essere utilizzate con moduli di regolazione

della pressione PRS.

3. Non adatta all'uso con sistemi a decodificatori a 2 fili come ESP-LXD.

cm

I100-DV

Spaccato DVF

Come ordinare

I100 - DV - MM

Configurazione opzionale

MM: maschio x maschio

MM-9V: attacco maschio

x maschio, solenoide

bistabile

TBOS: solenoide

bistabile TBOS

Modello

DV: valvola per controllo a distanza

DVF: valvola per controllo

a distanza con controllo della

portata

Dimensioni

I100: 1"

Questo esempio di ordine riguarda una valvola I100-DV,

con attacchi maschio x maschio da 1" (26/34).

Nota: Per le applicazioni al di fuori degli Stati Uniti

è necessario specificare il tipo di filettatura NPT o BSP

(solo da 1").

I100-DVF
