Allacciamenti idraulici

A causa del sistema di deumidificazione è prevista una batteria a 3

stadi che dovrà essere opportunamente collegata all’impianto ra-

diante (non sotto linea miscelata) con ingresso di acqua fredda tra

7÷18 C° gli attacchi sono femmina da 1/2”.

Allacciamento dello scarico condensa

Oltre al processo di deumidificazione, di recupero del calore (per

cui l’aria calda estratta dall’edificio viene raffreddata dall’aria in im-

missione all’interno dello scambiatore di calore), l’umidita contenu-

ta nell’aria interna si condensa all’interno dell’unità, nella zona di

espulsione.

Per il corretto funzionamento dell'unità, è quindi necessario il

collegamento dello scarico condensa all’impianto idraulico di

scarico. Inoltre, per permettere il corretto deflusso dell’acqua

di condensa ed evitare risucchi d’aria, lo scarico condensa deve

sempre essere provvisto di idoneo sifone e entrambi gli scarichi non

possono essere collegati insieme prima del sifone.

Per l’installazione dello scarico condensa delle SCRK vanno

rispettate le seguenti norme:

• Installare un adeguato sifone di scarico condensa il

più vicino possibile all'unità, è necessario installare/

realizzare un sifone con altezza minima come indicato

in Figura 2

• Dare una pendenza di almeno il 2% al tubo di scarico.

• Prevedere la possibilità di scollegare il tubo di scarico

per eventuali manutenzioni (in particolare nel caso delle

unità orizzontali con installazione a soffitto).

• Assicurarsi che l'estremità di scarico del tubo sia almeno

al di sotto del livello d'acqua del sifone.

• Assicurarsi che il sifone sia sempre pieno d’acqua

(versare dell'acqua fino a riempirlo al primo avviamento

e ad ogni controllo dell'unità).

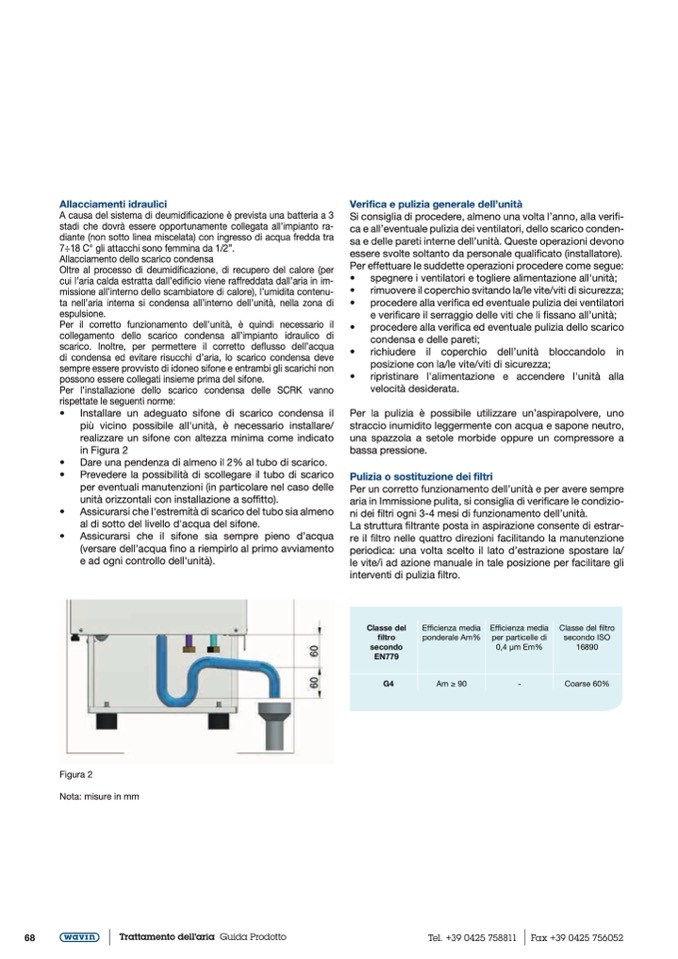

Figura 2

Nota: misure in mm

Verifica e pulizia generale dell’unità

Si consiglia di procedere, almeno una volta l’anno, alla verifi-

ca e all’eventuale pulizia dei ventilatori, dello scarico conden-

sa e delle pareti interne dell’unità. Queste operazioni devono

essere svolte soltanto da personale qualificato (installatore).

Per effettuare le suddette operazioni procedere come segue:

• spegnere i ventilatori e togliere alimentazione all'unità;

• rimuovere il coperchio svitando la/le vite/viti di sicurezza;

• procedere alla verifica ed eventuale pulizia dei ventilatori

e verificare il serraggio delle viti che li fissano all’unità;

• procedere alla verifica ed eventuale pulizia dello scarico

condensa e delle pareti;

• richiudere il coperchio dell’unità bloccandolo in

posizione con la/le vite/viti di sicurezza;

• ripristinare l'alimentazione e accendere l'unità alla

velocità desiderata.

Per la pulizia è possibile utilizzare un’aspirapolvere, uno

straccio inumidito leggermente con acqua e sapone neutro,

una spazzola a setole morbide oppure un compressore a

bassa pressione.

Pulizia o sostituzione dei filtri

Per un corretto funzionamento dell’unità e per avere sempre

aria in Immissione pulita, si consiglia di verificare le condizio-

ni dei filtri ogni 3-4 mesi di funzionamento dell’unità.

La struttura filtrante posta in aspirazione consente di estrar-

re il filtro nelle quattro direzioni facilitando la manutenzione

periodica: una volta scelto il lato d’estrazione spostare la/

le vite/i ad azione manuale in tale posizione per facilitare gli

interventi di pulizia filtro.

Classe del

filtro

secondo

EN779

G4

Efficienza media

ponderale Am%

Efficienza media

per particelle di

0,4 μm Em%

Classe del filtro

secondo ISO

16890

Coarse 60%

Am ≥ 90

-

68
