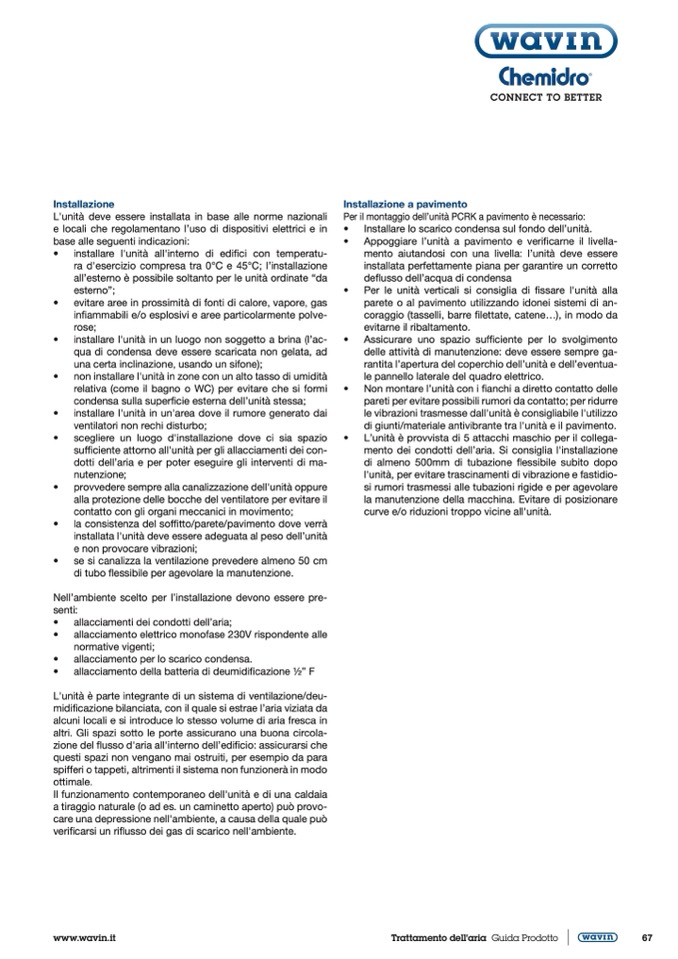

Installazione

L'unità deve essere installata in base alle norme nazionali

e locali che regolamentano l’uso di dispositivi elettrici e in

base alle seguenti indicazioni:

• installare l'unità all'interno di edifici con temperatu-

ra d'esercizio compresa tra 0°C e 45°C; l’installazione

all’esterno è possibile soltanto per le unità ordinate “da

esterno”;

• evitare aree in prossimità di fonti di calore, vapore, gas

infiammabili e/o esplosivi e aree particolarmente polve-

rose;

• installare l'unità in un luogo non soggetto a brina (l’ac-

qua di condensa deve essere scaricata non gelata, ad

una certa inclinazione, usando un sifone);

• non installare l'unità in zone con un alto tasso di umidità

relativa (come il bagno o WC) per evitare che si formi

condensa sulla superficie esterna dell’unità stessa;

• installare l'unità in un'area dove il rumore generato dai

ventilatori non rechi disturbo;

• scegliere un luogo d'installazione dove ci sia spazio

sufficiente attorno all'unità per gli allacciamenti dei con-

dotti dell’aria e per poter eseguire gli interventi di ma-

nutenzione;

• provvedere sempre alla canalizzazione dell'unità oppure

alla protezione delle bocche del ventilatore per evitare il

contatto con gli organi meccanici in movimento;

• la consistenza del soffitto/parete/pavimento dove verrà

installata l'unità deve essere adeguata al peso dell’unità

e non provocare vibrazioni;

• se si canalizza la ventilazione prevedere almeno 50 cm

di tubo flessibile per agevolare la manutenzione.

Nell’ambiente scelto per l’installazione devono essere pre-

senti:

• allacciamenti dei condotti dell’aria;

• allacciamento elettrico monofase 230V rispondente alle

normative vigenti;

• allacciamento per lo scarico condensa.

• allacciamento della batteria di deumidificazione 1⁄2” F

L'unità è parte integrante di un sistema di ventilazione/deu-

midificazione bilanciata, con il quale si estrae l’aria viziata da

alcuni locali e si introduce lo stesso volume di aria fresca in

altri. Gli spazi sotto le porte assicurano una buona circola-

zione del flusso d'aria all'interno dell’edificio: assicurarsi che

questi spazi non vengano mai ostruiti, per esempio da para

spifferi o tappeti, altrimenti il sistema non funzionerà in modo

ottimale.

Il funzionamento contemporaneo dell'unità e di una caldaia

a tiraggio naturale (o ad es. un caminetto aperto) può provo-

care una depressione nell'ambiente, a causa della quale può

verificarsi un riflusso dei gas di scarico nell'ambiente.

Installazione a pavimento

Per il montaggio dell’unità PCRK a pavimento è necessario:

• Installare lo scarico condensa sul fondo dell’unità.

• Appoggiare l’unità a pavimento e verificarne il livella-

mento aiutandosi con una livella: l’unità deve essere

installata perfettamente piana per garantire un corretto

deflusso dell’acqua di condensa

• Per le unità verticali si consiglia di fissare l'unità alla

parete o al pavimento utilizzando idonei sistemi di an-

coraggio (tasselli, barre filettate, catene...), in modo da

evitarne il ribaltamento.

• Assicurare uno spazio sufficiente per lo svolgimento

delle attività di manutenzione: deve essere sempre ga-

rantita l’apertura del coperchio dell’unità e dell’eventua-

le pannello laterale del quadro elettrico.

• Non montare l’unità con i fianchi a diretto contatto delle

pareti per evitare possibili rumori da contatto; per ridurre

le vibrazioni trasmesse dall'unità è consigliabile l'utilizzo

di giunti/materiale antivibrante tra l'unità e il pavimento.

• L’unità è provvista di 5 attacchi maschio per il collega-

mento dei condotti dell’aria. Si consiglia l'installazione

di almeno 500mm di tubazione flessibile subito dopo

l'unità, per evitare trascinamenti di vibrazione e fastidio-

si rumori trasmessi alle tubazioni rigide e per agevolare

la manutenzione della macchina. Evitare di posizionare

curve e/o riduzioni troppo vicine all'unità.
