2. Tipologie di sistemi di

deumidificazione

Sono tre i tipi di deumidificatori che possono essere utilizzati in

abbinamento agli impianti radianti:

•

I deumidificatori isotermici;

•

I deumidificatori con integrazione termica;

•

I deumidificatori per ventilazione con integrazione termica.

Questi modelli si distinguono a loro volta per la modalità di

installazione, che può essere a soffitto oppure a parete.

Di seguito andiamo ad approfondire le diverse caratteristiche.

I deumidificatori isotermici sono caratterizzati dal fatto che

la temperatura dell’aria in uscita dalla macchina sia prossima a

quella dell’ambiente da cui l’aria è prelevata.

Questo il loro principio di funzionamento: l’aria umida viene

presa dall’ambiente tramite il ventilatore (7) e fatta passare

attraverso il filtro (1) e la batteria ad acqua (dell’impianto radian-

te) di pretrattamento (2) dove viene raffreddata e portata ad

una condizione prossima alla curva di saturazione; successiva-

mente, attraverso la batteria evaporante (3) viene ulteriormente

raffreddata ed effettivamente deumidificata. L’aria passa quindi

attraverso la batteria condensante (5) dove, asportando il calore

generato dal compressore, viene post-riscaldata (ad umidità

costante), passando infine nella batteria ad acqua (dell’impian-

to radiante) di post-trattamento (6) dove viene raffreddata e

riportata ad una condizione di temperatura prossima a quella

ambiente.

Il fatto che il calore generato dal compressore venga smaltito

dall’aria che attraversa la macchina ne permette l’utilizzo in deu-

midificazione anche nel periodo invernale, sebbene con rese

inferiori, purché si provveda ad impedire, tramite opportuna

valvola esterna alla macchina stessa, la circolazione dell’acqua

calda (dell’impianto radiante nel funzionamento invernale) nelle

batterie di pretrattamento e post-trattamento.

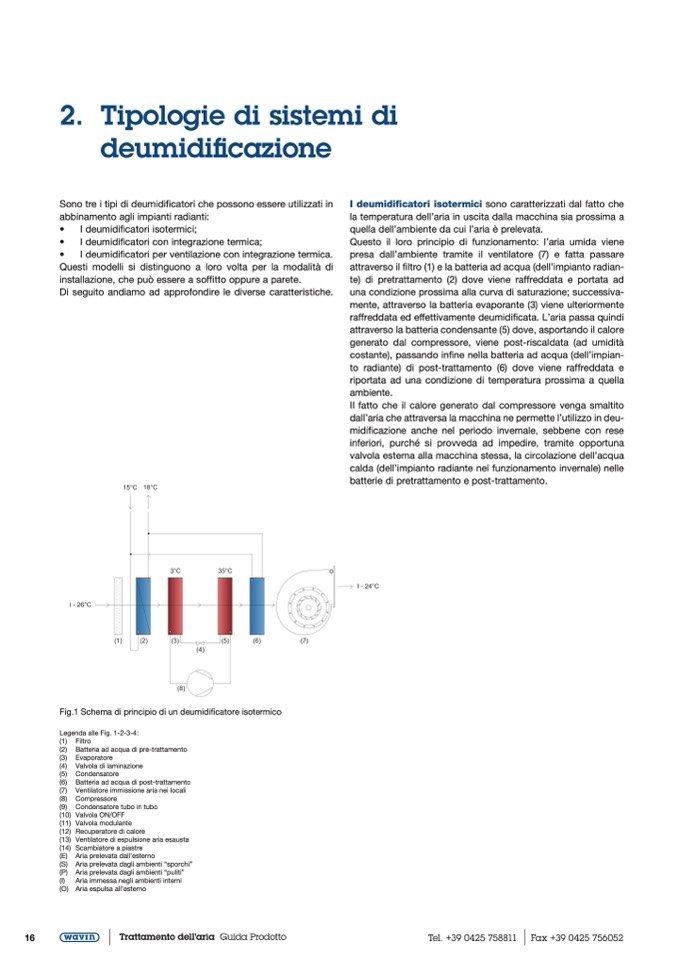

Fig.1 Schema di principio di un deumidificatore isotermico

Legenda alle Fig. 1-2-3-4:

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(E)

(S)

(P)

(I)

(O)

Filtro

Batteria ad acqua di pre-trattamento

Evaporatore

Valvola di laminazione

Condensatore

Batteria ad acqua di post-trattamento

Ventilatore immissione aria nei locali

Compressore

Condensatore tubo in tubo

Valvola ON/OFF

Valvola modulante

Recuperatore di calore

Ventilatore di espulsione aria esausta

Scambiatore a piastre

Aria prelevata dall’esterno

Aria prelevata dagli ambienti “sporchi”

Aria prelevata dagli ambienti “puliti”

Aria immessa negli ambienti interni

Aria espulsa all’esterno
