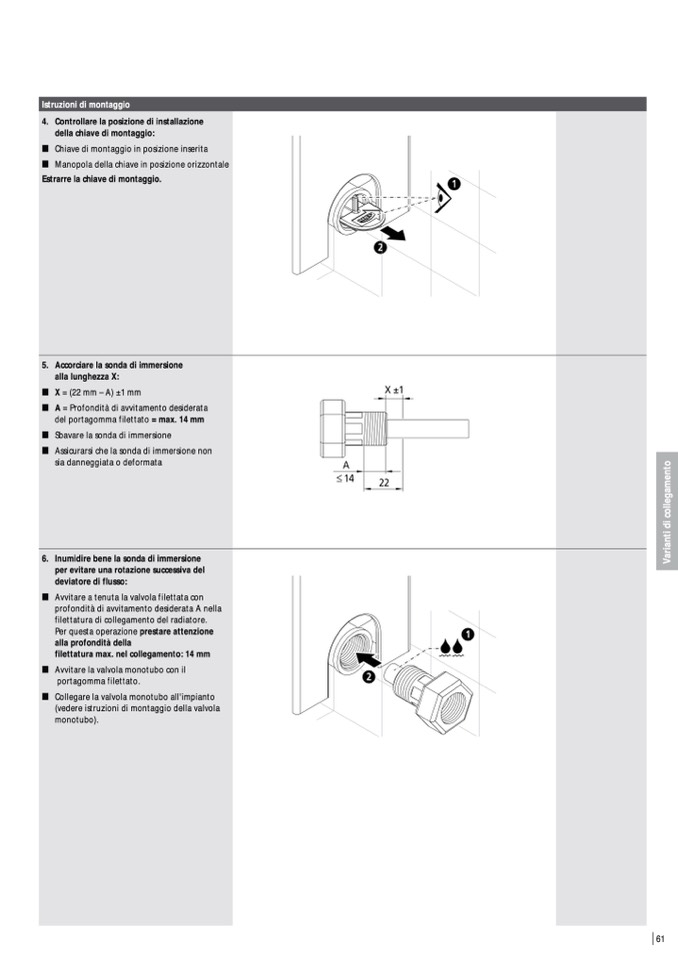

Istruzioni di montaggio

4. Controllare la posizione di installazione

della chiave di montaggio:

W Chiavedimontaggioinposizioneinserita

W Manopoladellachiaveinposizioneorizzontale

Estrarre la chiave di montaggio.

5. Accorciare la sonda di immersione

alla lunghezza X:

W X=(22mm–A)±1mm

W A=Profonditàdiavvitamentodesiderata

del portagomma filettato = max. 14 mm

W Sbavarelasondadiimmersione

W Assicurarsichelasondadiimmersionenon

sia danneggiata o deformata

6. Inumidire bene la sonda di immersione

per evitare una rotazione successiva del

deviatore di flusso:

W Avvitareatenutalavalvolafilettatacon

profondità di avvitamento desiderata A nella

filettatura di collegamento del radiatore.

Per questa operazione prestare attenzione

alla profondità della

filettatura max. nel collegamento: 14 mm

W Avvitarelavalvolamonotuboconil

portagomma filettato.

W Collegarelavalvolamonotuboall'impianto

(vedere istruzioni di montaggio della valvola

monotubo).
