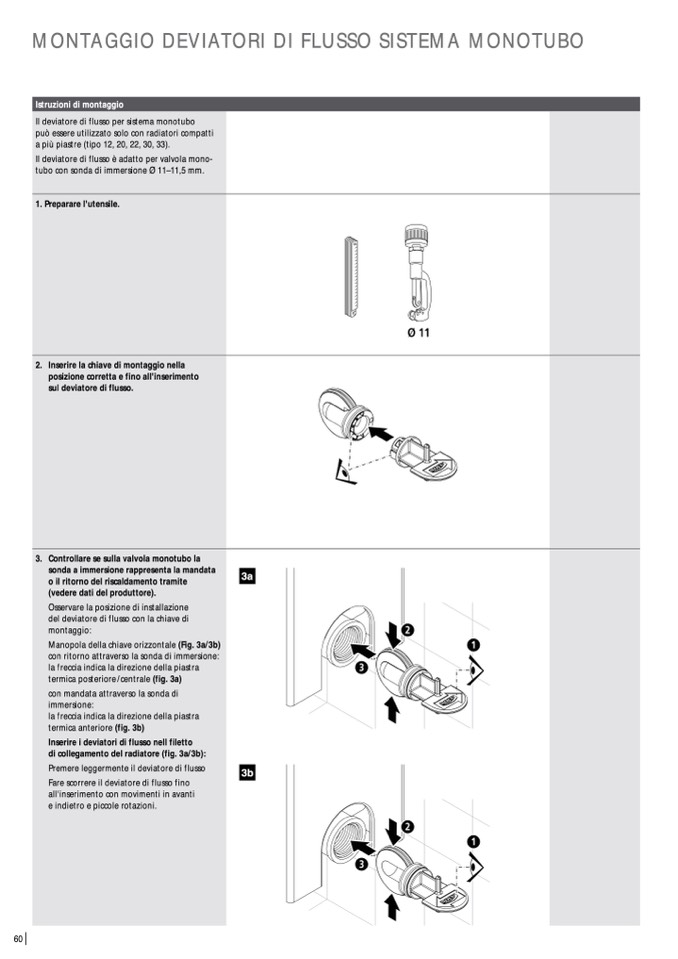

MONTAGGIO DEVIATORI DI FLUSSO SISTEMA MONOTUBO
Istruzioni di montaggio
Il deviatore di flusso per sistema monotubo
può essere utilizzato solo con radiatori compatti
a più piastre (tipo 12, 20, 22, 30, 33).
Il deviatore di flusso è adatto per valvola mono-
tubo con sonda di immersione Ø 11–11,5 mm.
1. Preparare l'utensile.
2. Inserire la chiave di montaggio nella
posizione corretta e fino all'inserimento
sul deviatore di flusso.
3. Controllare se sulla valvola monotubo la
sonda a immersione rappresenta la mandata
o il ritorno del riscaldamento tramite
(vedere dati del produttore).
Osservare la posizione di installazione
del deviatore di flusso con la chiave di
montaggio:
3a
Manopola della chiave orizzontale (Fig. 3a/3b)
con ritorno attraverso la sonda di immersione:
la freccia indica la direzione della piastra
termica posteriore/centrale (fig. 3a)
con mandata attraverso la sonda di
immersione:
la freccia indica la direzione della piastra
termica anteriore (fig. 3b)
Inserire i deviatori di flusso nell filetto
di collegamento del radiatore (fig. 3a/3b):
Premere leggermente il deviatore di flusso
Fare scorrere il deviatore di flusso fino
all'inserimento con movimenti in avanti
e indietro e piccole rotazioni.
3b
