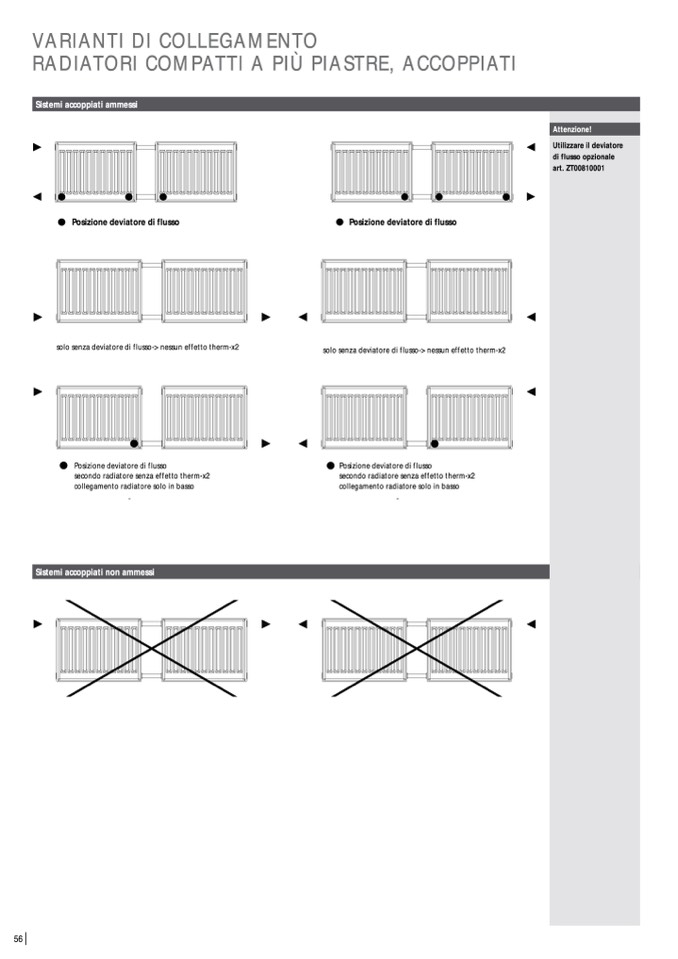

VARIANTI DI COLLEGAMENTO

RADIATORI COMPATTI A PIÙ PIASTRE, ACCOPPIATI

Sistemi accoppiati ammessi

Posizione deviatore di flusso

solo senza deviatore di flusso-> nessun effetto therm-x2

Posizione deviatore di flusso

secondo radiatore senza effetto therm-x2

collegamento radiatore solo in basso

Sistemi accoppiati non ammessi

Attenzione!

Utilizzare il deviatore

di flusso opzionale

art. ZT00810001

Posizione deviatore di flusso

solo senza deviatore di flusso-> nessun effetto therm-x2

Posizione deviatore di flusso

secondo radiatore senza effetto therm-x2

collegamento radiatore solo in basso
