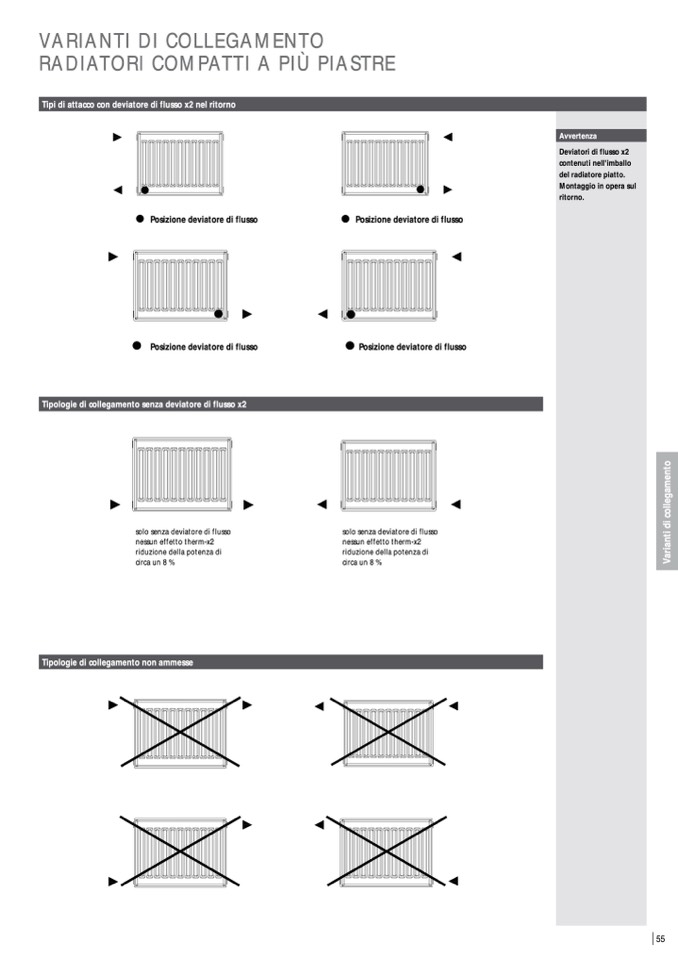

VARIANTI DI COLLEGAMENTO

RADIATORI COMPATTI A PIÙ PIASTRE

Tipi di attacco con deviatore di flusso x2 nel ritorno

Posizione deviatore di flusso

Posizione deviatore di flusso

Tipologie di collegamento senza deviatore di flusso x2

solo senza deviatore di flusso

nessun effetto therm-x2

riduzione della potenza di

circa un 8 %

Tipologie di collegamento non ammesse

Avvertenza

Deviatori di flusso x2

contenuti nell'imballo

del radiatore piatto.

Montaggio in opera sul

ritorno.

Posizione deviatore di flusso

Posizione deviatore di flusso

V

a

r

i

a

n

t

i

d

i

c

o

l

l

e

g

a

m

e

n

t

o

solo senza deviatore di flusso

nessun effetto therm-x2

riduzione della potenza di

circa un 8 %

55
