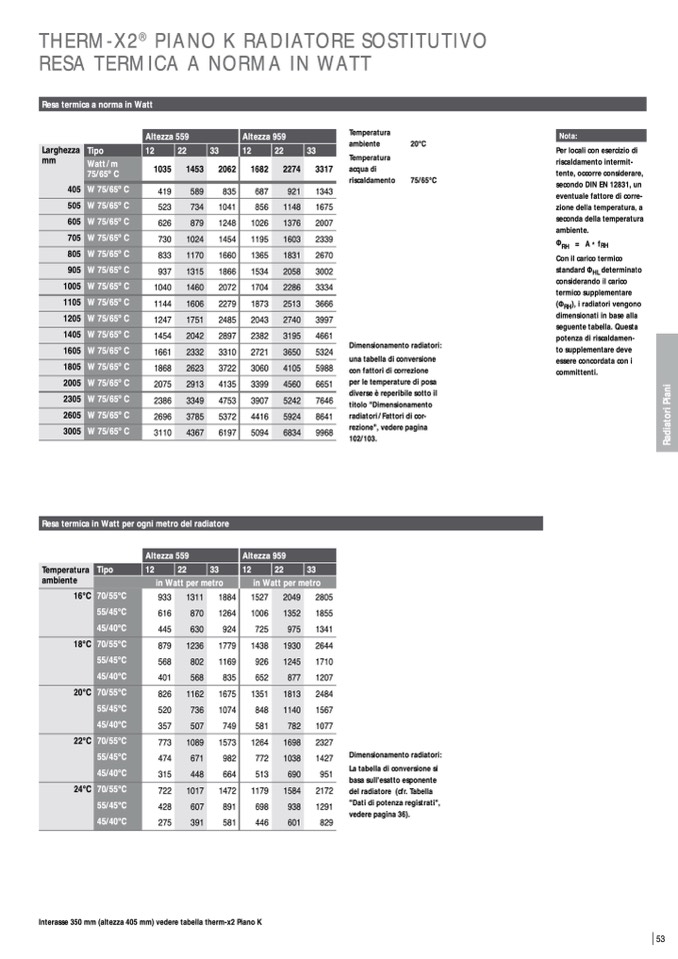

THERM-X2

®

PIANO K RADIATORE SOSTITUTIVO

RESA TERMICA A NORMA IN WATT

Resa termica a norma in Watt

Altezza 559

Altezza 959

Larghezza

mm

Tipo 12 22

33

12

22

33

Watt/m

75/65o C

1035

1453

2062

1682

2274

3317

405

W 75/65o C

419

589

835

687

921

1343

505

W 75/65o C

523

734

1041

856

1148

1675

605

W 75/65o C

626

879

1248

1026

1376

2007

705

W 75/65o C

730

1024

1454

1195

1603

2339

805

W 75/65o C

833

1170

1660

1365

1831

2670

905

W 75/65o C

937

1315

1866

1534

2058

3002

1005

W 75/65o C

1040

1460

2072

1704

2286

3334

1105

W 75/65o C

1144

1606

2279

1873

2513

3666

1205

W 75/65o C

1247

1751

2485

2043

2740

3997

1405

W 75/65o C

1454

2042

2897

2382

3195

4661

1605

W 75/65o C

1661

2332

3310

2721

3650

5324

1805

W 75/65o C

1868

2623

3722

3060

4105

5988

2005

W 75/65o C

2075

2913

4135

3399

4560

6651

2305

W 75/65o C

2386

3349

4753

3907

5242

7646

2605

W 75/65o C

2696

3785

5372

4416

5924

8641

3005

W 75/65o C

3110

4367

6197

5094

6834

9968

Temperatura

ambiente

20°C

Temperatura

acqua di

riscaldamento

75/65°C

Nota:

Per locali con esercizio di

riscaldamento intermit-

tente, occorre considerare,

secondo DIN EN 12831, un

eventuale fattore di corre-

zione della temperatura, a

seconda della temperatura

ambiente.

Φ

RH

= A*fRH

Con il carico termico

standard Φ

HL

determinato

considerando il carico

termico supplementare

(Φ

RH

), i radiatori vengono

dimensionati in base alla

seguente tabella. Questa

potenza di riscaldamen-

to supplementare deve

essere concordata con i

committenti.

Dimensionamento radiatori:

una tabella di conversione

con fattori di correzione

per le temperature di posa

diverse è reperibile sotto il

titolo "Dimensionamento

radiatori/Fattori di cor-

rezione", vedere pagina

102/103.

Resa termica in Watt per ogni metro del radiatore

Altezza 559

Altezza 959

Temperatura

ambiente

Tipo 12 22

33

12

22

33

in Watt per metro

in Watt per metro

16°C

70/55°C

933

1311

1884

1527

2049

2805

55/45°C

616

870

1264

1006

1352

1855

45/40°C

445

630

924

725

975

1341

18°C

70/55°C

879

1236

1779

1438

1930

2644

55/45°C

568

802

1169

926

1245

1710

45/40°C

401

568

835

652

877

1207

20°C

70/55°C

826

1162

1675

1351

1813

2484

55/45°C

520

736

1074

848

1140

1567

45/40°C

357

507

749

581

782

1077

22°C

70/55°C

773

1089

1573

1264

1698

2327

55/45°C

474

671

982

772

1038

1427

45/40°C

315

448

664

513

690

951

24°C

70/55°C

722

1017

1472

1179

1584

2172

55/45°C

428

607

891

698

938

1291

45/40°C

275

391

581

446

601

829

Dimensionamento radiatori:

La tabella di conversione si

basa sull'esatto esponente

del radiatore (cfr. Tabella

"Dati di potenza registrati",

vedere pagina 36).

Interasse 350 mm (altezza 405 mm) vedere tabella therm-x2 Piano K
