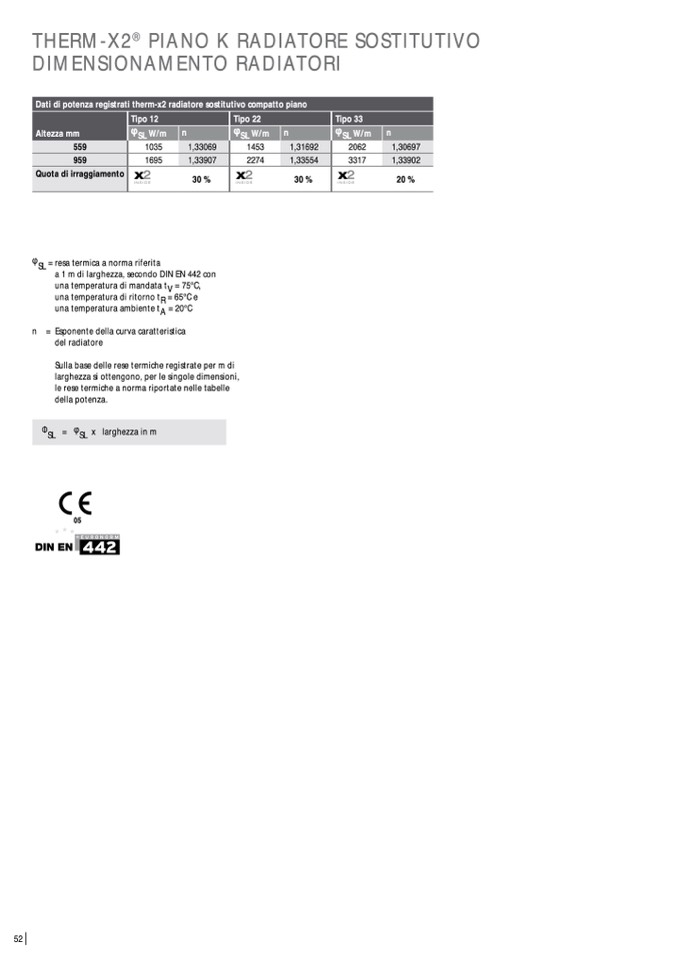

THERM-X2

®

PIANO K RADIATORE SOSTITUTIVO

DIMENSIONAMENTO RADIATORI

Dati di potenza registrati therm-x2 radiatore sostitutivo compatto piano

559

Tipo 12

1,33069

Tipo 22

Tipo 33

Altezza mm

φ

SL W/m

n

φ

SL W/m

n

φ

SL W/m

n

1035

1453

1,31692

2062

1,30697

959

1695

1,33907

2274

1,33554

3317

1,33902

Quota di irraggiamento

30 %

30 %

20 %

φ

SL

= resa termica a norma riferita

a 1 m di larghezza, secondo DIN EN 442 con

una temperatura di mandata t

V

= 75°C,

una temperatura di ritorno t

R

= 65°C e

una temperatura ambiente t

A

= 20°C

n

= Esponente della curva caratteristica

del radiatore

Sulla base delle rese termiche registrate per m di

larghezza si ottengono, per le singole dimensioni,

le rese termiche a norma riportate nelle tabelle

della potenza.

Φ

SL

=

φ

SL

x larghezza in m
