Kermi therm-x2
radiatore piano compatto
Kermi therm-x2 radiatore
piano con valvola
Kermi therm-x2
radiatore piano con valvola
con attacco centrale

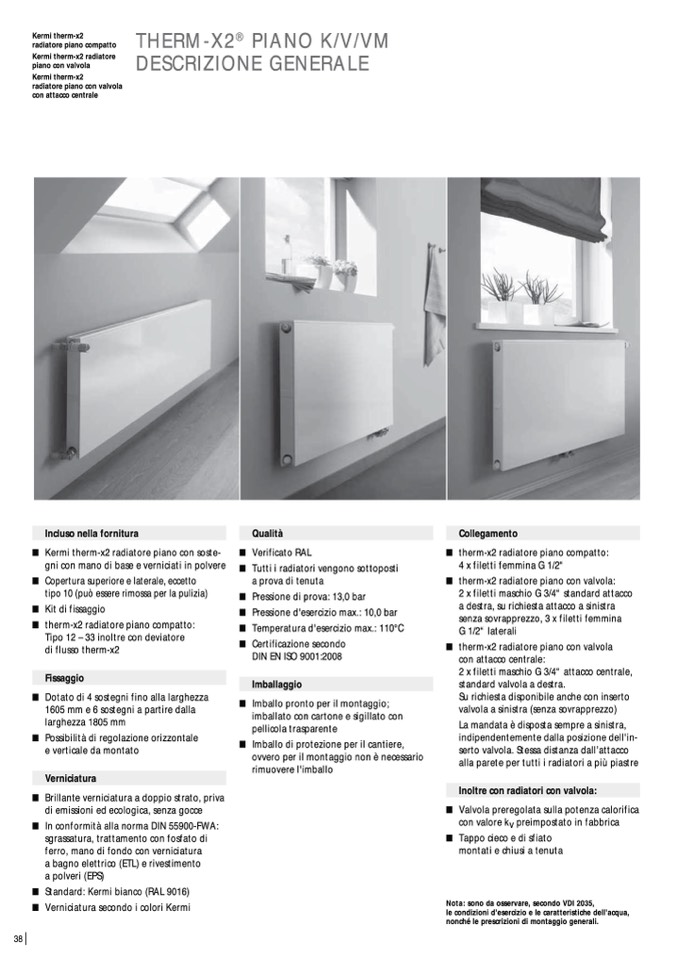

THERM-X2
®
PIANO K/V/VM
DESCRIZIONE GENERALE
Incluso nella fornitura
W Kermi therm-x2 radiatore piano con soste-
gni con mano di base e verniciati in polvere
W Copertura superiore e laterale, eccetto
tipo 10 (può essere rimossa per la pulizia)
W Kitdifissaggio
W therm-x2radiatorepianocompatto:
Tipo 12 – 33 inoltre con deviatore
di flusso therm-x2
Fissaggio
W Dotato di 4 sostegni fino alla larghezza
1605 mm e 6 sostegni a partire dalla
larghezza 1805 mm
W Possibilità di regolazione orizzontale
e verticale da montato
Verniciatura
W Brillanteverniciaturaadoppiostrato,priva
di emissioni ed ecologica, senza gocce
W In conformità alla norma DIN 55900-FWA:
sgrassatura, trattamento con fosfato di
ferro, mano di fondo con verniciatura
a bagno elettrico (ETL) e rivestimento
a polveri (EPS)
W Standard:Kermibianco(RAL9016)
W VerniciaturasecondoicoloriKermi
Qualità
W Verificato RAL
W Tutti i radiatori vengono sottoposti
a prova di tenuta
W Pressione di prova: 13,0 bar
W Pressioned'eserciziomax.:10,0bar
W Temperaturad'eserciziomax.:110°C
W Certificazionesecondo
DIN EN ISO 9001:2008
Imballaggio
W Imballo pronto per il montaggio;
imballato con cartone e sigillato con
pellicola trasparente
W Imballo di protezione per il cantiere,
ovvero per il montaggio non è necessario
rimuovere l'imballo
Collegamento
W therm-x2 radiatore piano compatto:
4 x filetti femmina G 1/2“
W therm-x2 radiatore piano con valvola:
2 x filetti maschio G 3/4“ standard attacco
a destra, su richiesta attacco a sinistra
senza sovrapprezzo, 3 x filetti femmina
G 1/2“ laterali
W therm-x2radiatorepianoconvalvola
con attacco centrale:
2 x filetti maschio G 3/4“ attacco centrale,
standard valvola a destra.
Su richiesta disponibile anche con inserto
valvola a sinistra (senza sovrapprezzo)
La mandata è disposta sempre a sinistra,
indipendentemente dalla posizione dell'in-
serto valvola. Stessa distanza dall’attacco
alla parete per tutti i radiatori a più piastre
Inoltre con radiatori con valvola:
W Valvola preregolata sulla potenza calorifica
con valore kv preimpostato in fabbrica
W Tappo cieco e di sfiato
montati e chiusi a tenuta
Nota: sono da osservare, secondo VDI 2035,
le condizioni d'esercizio e le caratteristiche dell'acqua,
nonché le prescrizioni di montaggio generali.
38
