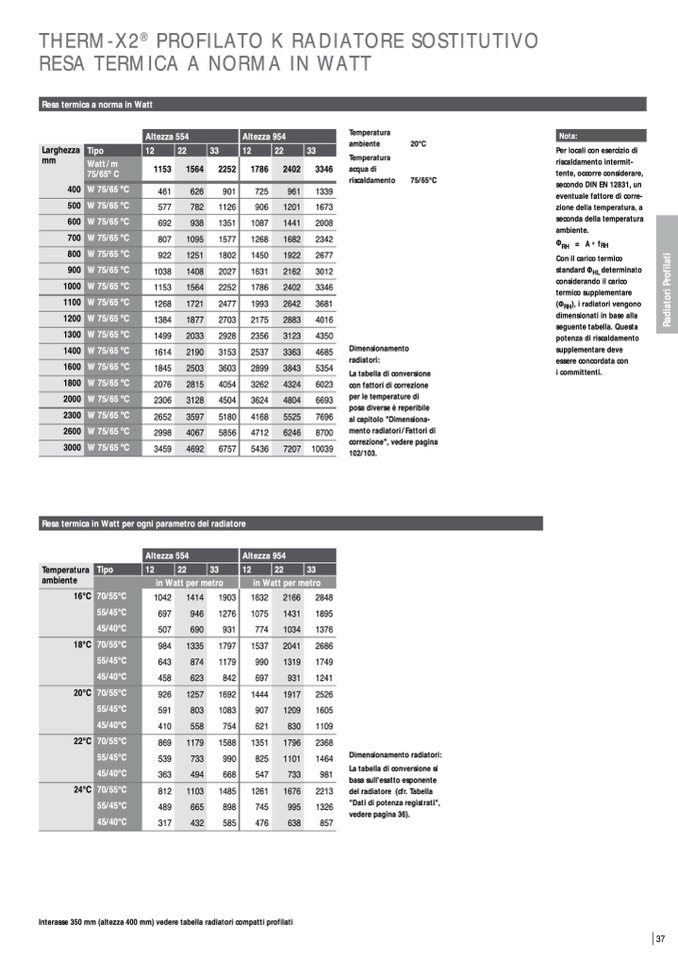

THERM-X2
®
PROFILATO K RADIATORE SOSTITUTIVO
RESA TERMICA A NORMA IN WATT
Resa termica a norma in Watt
Altezza 554
Altezza 954
Larghezza
mm
Tipo 12 22
33
12
22
33
Watt/m
75/65o C
1153
1564
2252
1786
2402
3346
400
W 75/65 oC
461
626
901
725
961
1339
500
W 75/65 oC
577
782
1126
906
1201
1673
600
W 75/65 oC
692
938
1351
1087
1441
2008
700
W 75/65 oC
807
1095
1577
1268
1682
2342
800
W 75/65 oC
922
1251
1802
1450
1922
2677
900
W 75/65 oC
1038
1408
2027
1631
2162
3012
1000
W 75/65 oC
1153
1564
2252
1786
2402
3346
1100
W 75/65 oC
1268
1721
2477
1993
2642
3681
1200
W 75/65 oC
1384
1877
2703
2175
2883
4016
1300
W 75/65 oC
1499
2033
2928
2356
3123
4350
1400
W 75/65 oC
1614
2190
3153
2537
3363
4685
1600
W 75/65 oC
1845
2503
3603
2899
3843
5354
1800
W 75/65 oC
2076
2815
4054
3262
4324
6023
2000
W 75/65 oC
2306
3128
4504
3624
4804
6693
2300
W 75/65 oC
2652
3597
5180
4168
5525
7696
2600
W 75/65 oC
2998
4067
5856
4712
6246
8700
3000
W 75/65 oC
3459
4692
6757
5436
7207
10039
Temperatura
ambiente
20°C
Temperatura
acqua di
riscaldamento
75/65°C
Nota:
Per locali con esercizio di
riscaldamento intermit-
tente, occorre considerare,
secondo DIN EN 12831, un
eventuale fattore di corre-
zione della temperatura, a
seconda della temperatura
ambiente.
Φ
RH
= A*fRH
Con il carico termico
standard Φ
HL
determinato
considerando il carico
termico supplementare
(Φ
RH
), i radiatori vengono
dimensionati in base alla
seguente tabella. Questa
potenza di riscaldamento
supplementare deve
essere concordata con
i committenti.
Dimensionamento
radiatori:
La tabella di conversione
con fattori di correzione
per le temperature di
posa diverse è reperibile
al capitolo "Dimensiona-
mento radiatori / Fattori di
correzione", vedere pagina
102/103.
Resa termica in Watt per ogni parametro del radiatore
Altezza 554
Altezza 954
Temperatura
ambiente
Tipo 12 22
33
12
22
33
in Watt per metro
in Watt per metro
16°C
70/55°C
1042
1414
1903
1632
2166
2848
55/45°C
697
946
1276
1075
1431
1895
45/40°C
507
690
931
774
1034
1376
18°C
70/55°C
984
1335
1797
1537
2041
2686
55/45°C
643
874
1179
990
1319
1749
45/40°C
458
623
842
697
931
1241
20°C
70/55°C
926
1257
1692
1444
1917
2526
55/45°C
591
803
1083
907
1209
1605
45/40°C
410
558
754
621
830
1109
22°C
70/55°C
869
1179
1588
1351
1796
2368
55/45°C
539
733
990
825
1101
1464
45/40°C
363
494
668
547
733
981
24°C
70/55°C
812
1103
1485
1261
1676
2213
55/45°C
489
665
898
745
995
1326
45/40°C
317
432
585
476
638
857
Dimensionamento radiatori:
La tabella di conversione si
basa sull'esatto esponente
del radiatore (cfr. Tabella
"Dati di potenza registrati",
vedere pagina 36).
Interasse 350 mm (altezza 400 mm) vedere tabella radiatori compatti profilati
