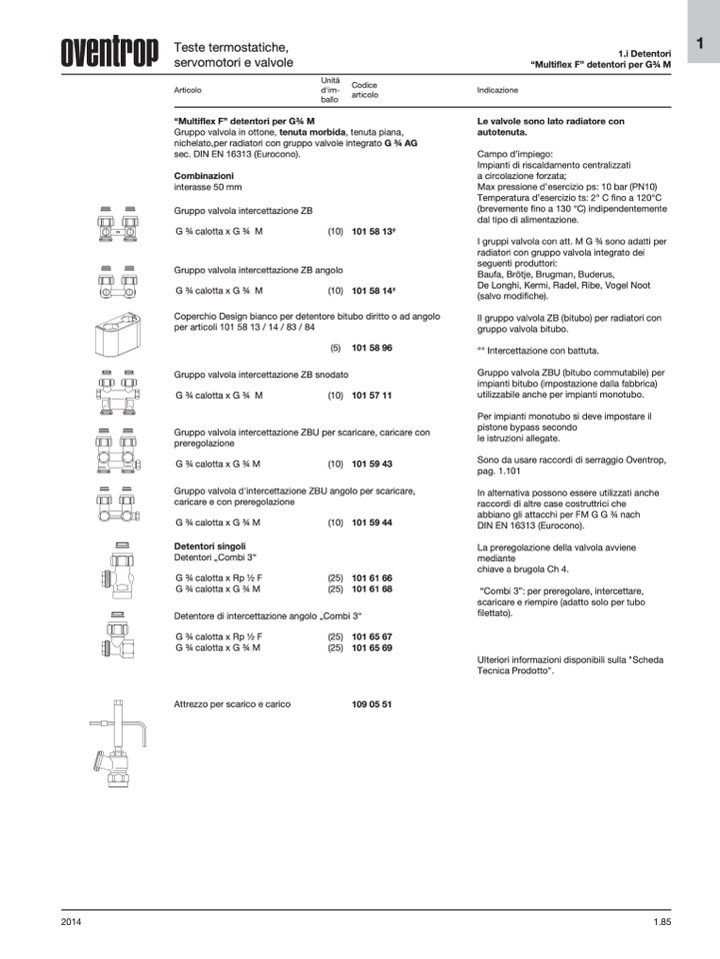

2014

1.85

Teste termostatiche,

servomotori e valvole

Articolo

“Multiflex F” detentori per G3⁄4 M

Gruppo valvola in ottone, tenuta morbida, tenuta piana,

nichelato,per radiatori con gruppo valvole integrato G 3⁄4 AG

sec. DIN EN 16313 (Eurocono).

Combinazioni

interasse 50 mm

1.i Detentori

“Multiflex F” detentori per G3⁄4 M

1

Gruppo valvola intercettazione ZB

G 3⁄4 calotta x G 3⁄4 M

Le valvole sono lato radiatore con

autotenuta.

Campo d’impiego:

Impianti di riscaldamento centralizzati

a circolazione forzata;

Max pressione d’esercizio ps: 10 bar (PN10)

Temperatura d’esercizio ts: 2° C fino a 120°C

(brevemente fino a 130 °C) indipendentemente

dal tipo di alimentazione.

I gruppi valvola con att. M G 3⁄4 sono adatti per

radiatori con gruppo valvola integrato dei

seguenti produttori:

Baufa, Brötje, Brugman, Buderus,

De Longhi, Kermi, Radel, Ribe, Vogel Noot

(salvo modifiche).

Il gruppo valvola ZB (bitubo) per radiatori con

gruppo valvola bitubo.

°° Intercettazione con battuta.

Gruppo valvola ZBU (bitubo commutabile) per

impianti bitubo (impostazione dalla fabbrica)

utilizzabile anche per impianti monotubo.

Per impianti monotubo si deve impostare il

pistone bypass secondo

le istruzioni allegate.

Sono da usare raccordi di serraggio Oventrop,

pag. 1.101

In alternativa possono essere utilizzati anche

raccordi di altre case costruttrici che

abbiano gli attacchi per FM G G 3⁄4 nach

DIN EN 16313 (Eurocono).

La preregolazione della valvola avviene

mediante

chiave a brugola Ch 4.

“Combi 3”: per preregolare, intercettare,

scaricare e riempire (adatto solo per tubo

filettato).

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

(10) 101 58 13#

Gruppo valvola intercettazione ZB angolo

101 58 14

#

Coperchio Design bianco per detentore bitubo diritto o ad angolo

per articoli 101 58 13 / 14 / 83 / 84

(5) 101 58 96

Gruppo valvola intercettazione ZB snodato

G 3⁄4 calotta x G 3⁄4 M

(10) 101 57 11

Gruppo valvola intercettazione ZBU per scaricare, caricare con

preregolazione

G 3⁄4 calotta x G 3⁄4 M

(10) 101 59 43

Gruppo valvola d'intercettazione ZBU angolo per scaricare,

caricare e con preregolazione

G 3⁄4 calotta x G 3⁄4 M

(10)

G 3⁄4 calotta x G 3⁄4 M

Detentori singoli

Detentori „Combi 3“

G 3⁄4 calotta x Rp 1⁄2 F

G 3⁄4 calotta x G 3⁄4 M

(10) 101 59 44

(25) 101 61 66

(25) 101 61 68

Detentore di intercettazione angolo „Combi 3“

G 3⁄4 calotta x Rp 1⁄2 F

G 3⁄4 calotta x G 3⁄4 M

Attrezzo per scarico e carico

(25)

(25)

101 65 67

101 65 69

109 05 51

Unità

Codice

Indicazione

d'im-

articolo

ballo
