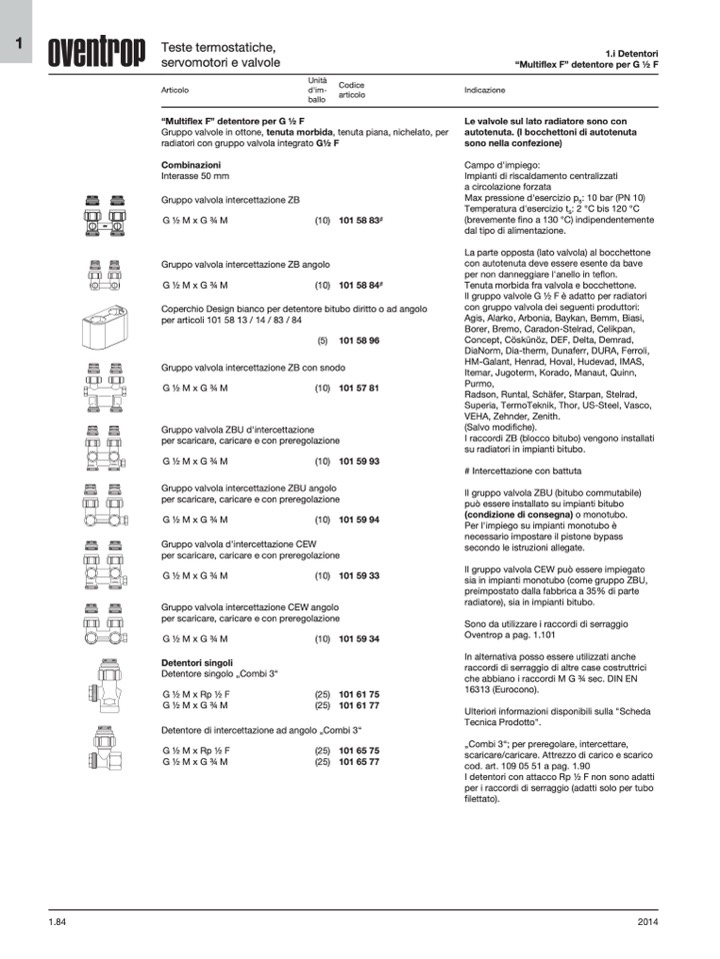

Teste termostatiche,
servomotori e valvole
Articolo
“Multiflex F” detentore per G 1⁄2 F
Gruppo valvole in ottone, tenuta morbida, tenuta piana, nichelato, per
radiatori con gruppo valvola integrato G1⁄2 F
1.i Detentori
“Multiflex F” detentore per G 1⁄2 F
1.84
2014
Combinazioni
Interasse 50 mm
Gruppo valvola intercettazione ZB
G 1⁄2 M x G 3⁄4 M
(10) 101 58 83#
Le valvole sul lato radiatore sono con
autotenuta. (I bocchettoni di autotenuta
sono nella confezione)
Campo d'impiego:
Impianti di riscaldamento centralizzati
a circolazione forzata
Max pressione d'esercizio p
s
: 10 bar (PN 10)
Temperatura d'esercizio t
s
: 2 °C bis 120 °C
(brevemente fino a 130 °C) indipendentemente
dal tipo di alimentazione.
La parte opposta (lato valvola) al bocchettone
con autotenuta deve essere esente da bave
per non danneggiare l'anello in teflon.
Tenuta morbida fra valvola e bocchettone.
Il gruppo valvole G 1⁄2 F è adatto per radiatori
con gruppo valvola dei seguenti produttori:
Agis, Alarko, Arbonia, Baykan, Bemm, Biasi,
Borer, Bremo, Caradon-Stelrad, Celikpan,
Concept, Cöskünöz, DEF, Delta, Demrad,
DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli,
HM-Galant, Henrad, Hoval, Hudevad, IMAS,
Itemar, Jugoterm, Korado, Manaut, Quinn,
Purmo,
Radson, Runtal, Schäfer, Starpan, Stelrad,
Superia, TermoTeknik, Thor, US-Steel, Vasco,
VEHA, Zehnder, Zenith.
(Salvo modifiche).
I raccordi ZB (blocco bitubo) vengono installati
su radiatori in impianti bitubo.
# Intercettazione con battuta
Il gruppo valvola ZBU (bitubo commutabile)
può essere installato su impianti bitubo
(condizione di consegna) o monotubo.
Per l'impiego su impianti monotubo è
necessario impostare il pistone bypass
secondo le istruzioni allegate.
Il gruppo valvola CEW può essere impiegato
sia in impianti monotubo (come gruppo ZBU,
preimpostato dalla fabbrica a 35% di parte
radiatore), sia in impianti bitubo.
Sono da utilizzare i raccordi di serraggio
Oventrop a pag. 1.101
In alternativa posso essere utilizzati anche
raccordi di serraggio di altre case costruttrici
che abbiano i raccordi M G 3⁄4 sec. DIN EN
16313 (Eurocono).
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
„Combi 3“; per preregolare, intercettare,
scaricare/caricare. Attrezzo di carico e scarico
cod. art. 109 05 51 a pag. 1.90
I detentori con attacco Rp 1⁄2 F non sono adatti
per i raccordi di serraggio (adatti solo per tubo
filettato).
Gruppo valvola intercettazione ZB angolo
G 1⁄2 M x G 3⁄4 M
(10)
101 58 84
#
Coperchio Design bianco per detentore bitubo diritto o ad angolo
per articoli 101 58 13 / 14 / 83 / 84
(5) 101 58 96
Gruppo valvola intercettazione ZB con snodo
G 1⁄2 M x G 3⁄4 M
(10) 101 57 81
Gruppo valvola ZBU d'intercettazione
per scaricare, caricare e con preregolazione
G 1⁄2 M x G 3⁄4 M
(10) 101 59 93
Gruppo valvola intercettazione ZBU angolo
per scaricare, caricare e con preregolazione
G 1⁄2 M x G 3⁄4 M
(10) 101 59 94
Gruppo valvola d'intercettazione CEW
per scaricare, caricare e con preregolazione
G 1⁄2 M x G 3⁄4 M
(10) 101 59 33
Gruppo valvola intercettazione CEW angolo
per scaricare, caricare e con preregolazione
G 1⁄2 M x G 3⁄4 M
Detentori singoli
Detentore singolo „Combi 3“
G 1⁄2 M x Rp 1⁄2 F
G 1⁄2 M x G 3⁄4 M
(10) 101 59 34
(25) 101 61 75
(25) 101 61 77
Detentore di intercettazione ad angolo „Combi 3“
G 1⁄2 M x Rp 1⁄2 F
G 1⁄2 M x G 3⁄4 M
(25)
(25)
101 65 75
101 65 77
Unità
Codice
Indicazione
d'im-
articolo
ballo
