2014

*Nuovo a catalogo 2014

6.73

Collegamento di generatori di calore

al circuito/fornitura acqua calda

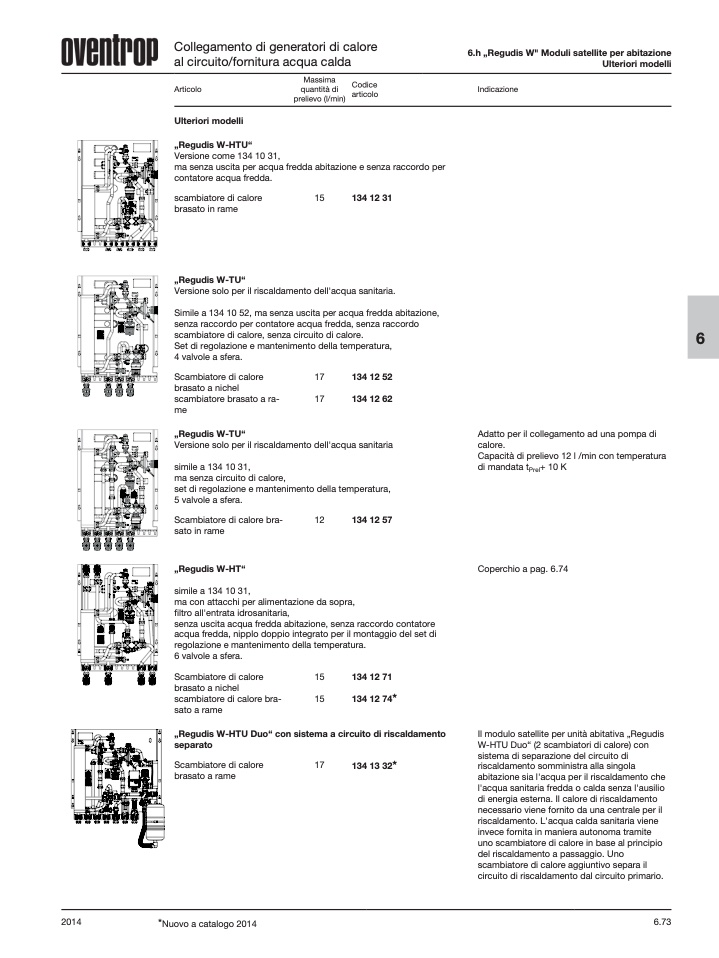

6.h „Regudis W" Moduli satellite per abitazione

Ulteriori modelli

Indicazione

Articolo

Ulteriori modelli

„Regudis W-HTU“

Massima

quantità di

prelievo (l/min)

Codice

articolo

Versione come 134 10 31,

ma senza uscita per acqua fredda abitazione e senza raccordo per

contatore acqua fredda.

scambiatore di calore

15

134 12 31

brasato in rame

„Regudis W-TU“

Versione solo per il riscaldamento dell'acqua sanitaria.

Simile a 134 10 52, ma senza uscita per acqua fredda abitazione,

senza raccordo per contatore acqua fredda, senza raccordo

scambiatore di calore, senza circuito di calore.

Set di regolazione e mantenimento della temperatura,

6

4 valvole a sfera.

Scambiatore di calore

brasato a nichel

scambiatore brasato a ra-

me

„Regudis W-TU“

17

134 12 52

17

134 12 62

Versione solo per il riscaldamento dell'acqua sanitaria

simile a 134 10 31,

ma senza circuito di calore,

set di regolazione e mantenimento della temperatura,

5 valvole a sfera.

Scambiatore di calore bra-

12

134 12 57

sato in rame

„Regudis W-HT“

simile a 134 10 31,

ma con attacchi per alimentazione da sopra,

filtro all'entrata idrosanitaria,

senza uscita acqua fredda abitazione, senza raccordo contatore

acqua fredda, nipplo doppio integrato per il montaggio del set di

regolazione e mantenimento della temperatura.

6 valvole a sfera.

Scambiatore di calore

15

134 12 71

brasato a nichel

scambiatore di calore bra-

15

134 12 74*

sato a rame

„Regudis W-HTU Duo“ con sistema a circuito di riscaldamento

separato

Adatto per il collegamento ad una pompa di

calore.

Capacità di prelievo 12 l /min con temperatura

di mandata t

Prel

+ 10 K

Coperchio a pag. 6.74

Scambiatore di calore

brasato a rame

17

134 13 32*

Il modulo satellite per unità abitativa „Regudis

W-HTU Duo“ (2 scambiatori di calore) con

sistema di separazione del circuito di

riscaldamento somministra alla singola

abitazione sia l'acqua per il riscaldamento che

l'acqua sanitaria fredda o calda senza l'ausilio

di energia esterna. Il calore di riscaldamento

necessario viene fornito da una centrale per il

riscaldamento. L'acqua calda sanitaria viene

invece fornita in maniera autonoma tramite

uno scambiatore di calore in base al principio

del riscaldamento a passaggio. Uno

scambiatore di calore aggiuntivo separa il

circuito di riscaldamento dal circuito primario.
