6
PN 10
90 °C
2,5 bar
300 mbar
45 - 60 °C
t
Prel
+ 15K
6.72
2014

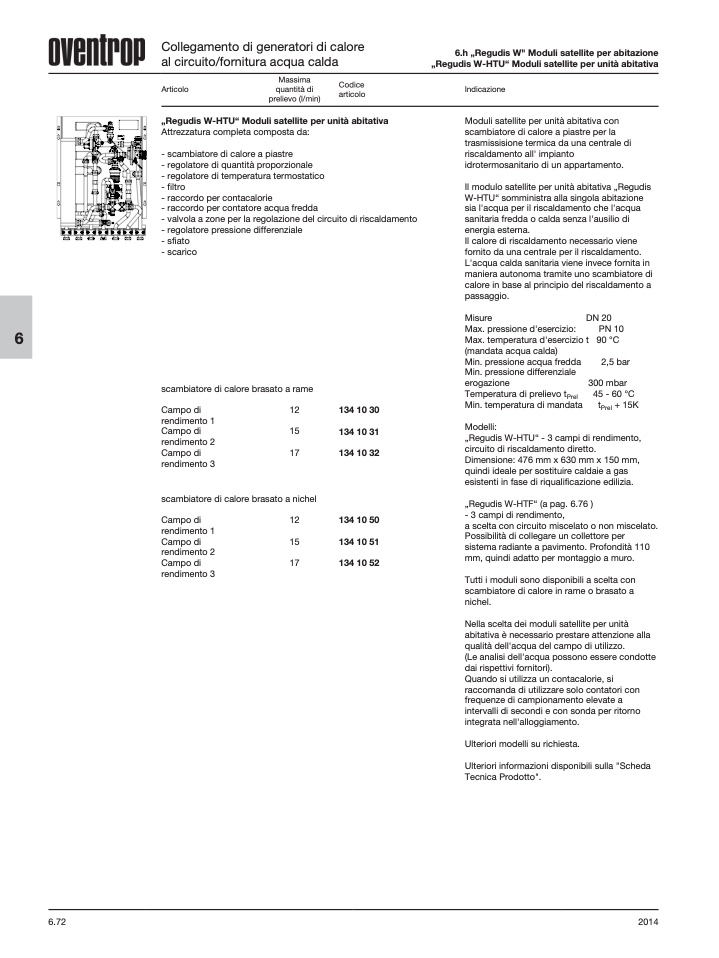

Collegamento di generatori di calore
al circuito/fornitura acqua calda
6.h „Regudis W" Moduli satellite per abitazione
„Regudis W-HTU“ Moduli satellite per unità abitativa
Indicazione
Moduli satellite per unità abitativa con
scambiatore di calore a piastre per la
trasmissisione termica da una centrale di
riscaldamento all' impianto
idrotermosanitario di un appartamento.
Il modulo satellite per unità abitativa „Regudis
W-HTU“ somministra alla singola abitazione
sia l'acqua per il riscaldamento che l'acqua
sanitaria fredda o calda senza l'ausilio di
energia esterna.
Il calore di riscaldamento necessario viene
fornito da una centrale per il riscaldamento.
L'acqua calda sanitaria viene invece fornita in
maniera autonoma tramite uno scambiatore di
calore in base al principio del riscaldamento a
passaggio.
Misure
DN 20
Massima
Articolo
quantità di
prelievo (l/min)
Codice
articolo
„Regudis W-HTU“ Moduli satellite per unità abitativa
Attrezzatura completa composta da:
- scambiatore di calore a piastre
- regolatore di quantità proporzionale
- regolatore di temperatura termostatico
- filtro
- raccordo per contacalorie
- raccordo per contatore acqua fredda
- valvola a zone per la regolazione del circuito di riscaldamento
- regolatore pressione differenziale
- sfiato
- scarico
scambiatore di calore brasato a rame
Campo di
rendimento 1
Campo di
rendimento 2
Campo di
rendimento 3
12
15
17
134 10 30
134 10 31
134 10 32
134 10 50
134 10 51
134 10 52
Modelli:
„Regudis W-HTU“ - 3 campi di rendimento,
circuito di riscaldamento diretto.
Dimensione: 476 mm x 630 mm x 150 mm,
quindi ideale per sostituire caldaie a gas
esistenti in fase di riqualificazione edilizia.
„Regudis W-HTF“ (a pag. 6.76 )
- 3 campi di rendimento,
a scelta con circuito miscelato o non miscelato.
Possibilità di collegare un collettore per
sistema radiante a pavimento. Profondità 110
mm, quindi adatto per montaggio a muro.
Tutti i moduli sono disponibili a scelta con
scambiatore di calore in rame o brasato a
nichel.
Nella scelta dei moduli satellite per unità
abitativa è necessario prestare attenzione alla
qualità dell'acqua del campo di utilizzo.
(Le analisi dell'acqua possono essere condotte
dai rispettivi fornitori).
Quando si utilizza un contacalorie, si
raccomanda di utilizzare solo contatori con
frequenze di campionamento elevate a
intervalli di secondi e con sonda per ritorno
integrata nell'alloggiamento.
Ulteriori modelli su richiesta.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
scambiatore di calore brasato a nichel
Campo di
rendimento 1
Campo di
rendimento 2
Campo di
rendimento 3
12
15
17
Max. pressione d'esercizio:
Max. temperatura d'esercizio t
(mandata acqua calda)
Min. pressione acqua fredda
Min. pressione differenziale
erogazione
Temperatura di prelievo t
Prel
Min. temperatura di mandata
