6
6.66
°In esaurimento
2014

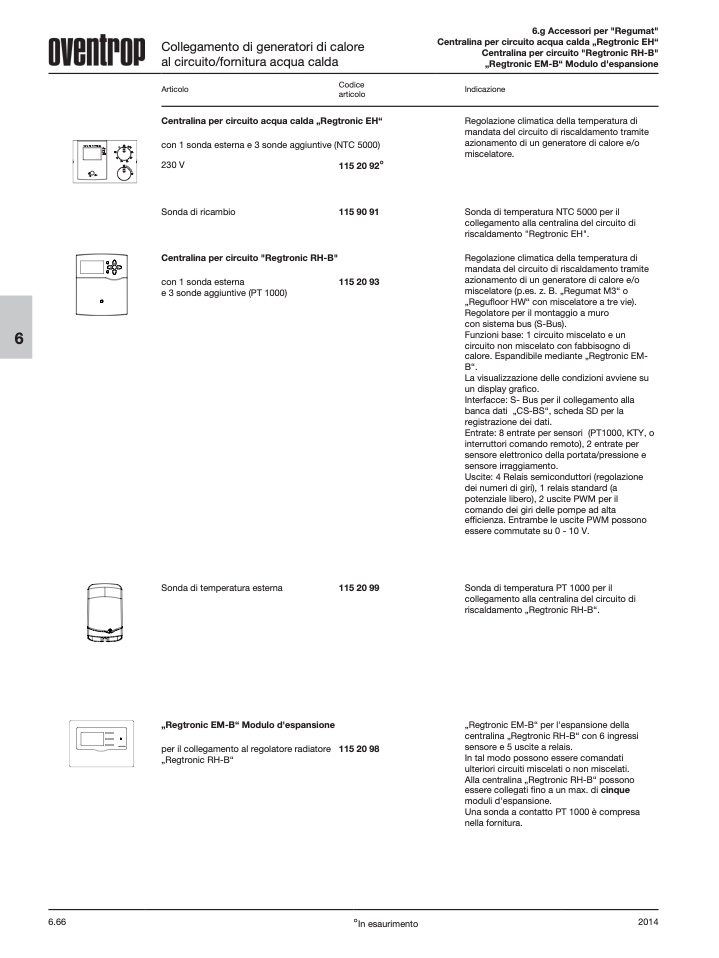

Collegamento di generatori di calore
al circuito/fornitura acqua calda
Articolo
Codice
articolo
Centralina per circuito acqua calda „Regtronic EH“
con 1 sonda esterna e 3 sonde aggiuntive (NTC 5000)
6.g Accessori per "Regumat"
Centralina per circuito acqua calda „Regtronic EH“
Centralina per circuito "Regtronic RH-B"
„Regtronic EM-B“ Modulo d'espansione
Indicazione
Regolazione climatica della temperatura di
mandata del circuito di riscaldamento tramite
azionamento di un generatore di calore e/o
miscelatore.
Sonda di temperatura NTC 5000 per il
collegamento alla centralina del circuito di
riscaldamento "Regtronic EH".
Regolazione climatica della temperatura di
mandata del circuito di riscaldamento tramite
azionamento di un generatore di calore e/o
miscelatore (p.es. z. B. „Regumat M3“ o
„Regufloor HW“ con miscelatore a tre vie).
Regolatore per il montaggio a muro
con sistema bus (S-Bus).
Funzioni base: 1 circuito miscelato e un
circuito non miscelato con fabbisogno di
calore. Espandibile mediante „Regtronic EM-
B“.
La visualizzazione delle condizioni avviene su
un display grafico.
Interfacce: S- Bus per il collegamento alla
banca dati „CS-BS“, scheda SD per la
registrazione dei dati.
Entrate: 8 entrate per sensori (PT1000, KTY, o
interruttori comando remoto), 2 entrate per
sensore elettronico della portata/pressione e
sensore irraggiamento.
Uscite: 4 Relais semiconduttori (regolazione
dei numeri di giri), 1 relais standard (a
potenziale libero), 2 uscite PWM per il
comando dei giri delle pompe ad alta
efficienza. Entrambe le uscite PWM possono
essere commutate su 0 - 10 V.
Sonda di temperatura PT 1000 per il
collegamento alla centralina del circuito di
riscaldamento „Regtronic RH-B“.
„Regtronic EM-B“ per l'espansione della
centralina „Regtronic RH-B“ con 6 ingressi
sensore e 5 uscite a relais.
In tal modo possono essere comandati
ulteriori circuiti miscelati o non miscelati.
Alla centralina „Regtronic RH-B“ possono
essere collegati fino a un max. di cinque
moduli d'espansione.
Una sonda a contatto PT 1000 è compresa
nella fornitura.
230 V
Sonda di ricambio
Centralina per circuito "Regtronic RH-B"
con 1 sonda esterna
e 3 sonde aggiuntive (PT 1000)
115 20 92°
115 90 91
115 20 93
Sonda di temperatura esterna
„Regtronic EM-B“ Modulo d'espansione
per il collegamento al regolatore radiatore
„Regtronic RH-B“
115 20 99
115 20 98
