Collegamento di generatori di calore

al circuito/fornitura acqua calda

6.g Accessori per "Regumat"

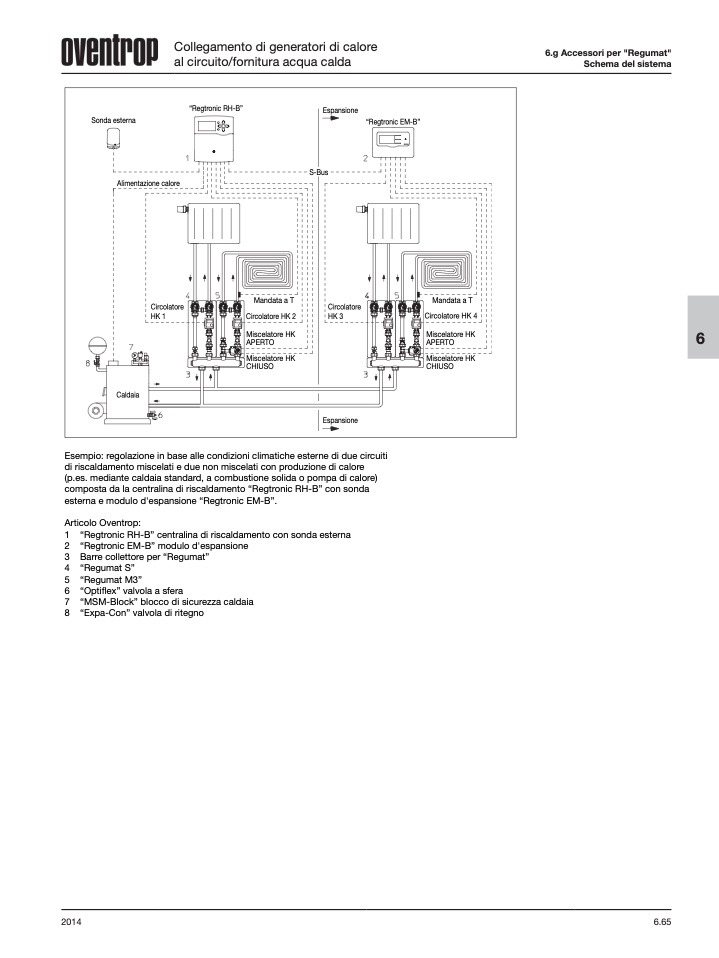

Schema del sistema

“regtronic rH-B”

espansione

s-Bus

circolatore

HK 3

espansione

sonda esterna

alimentazione calore

circolatore

HK 1

caldaia

esempio: regolazione in base alle condizioni climatiche esterne di due circuiti

di riscaldamento miscelati e due non miscelati con produzione di calore

(p.es. mediante caldaia standard, a combustione solida o pompa di calore)

composta da la centralina di riscaldamento “regtronic rH-B” con sonda

esterna e modulo d'espansione “regtronic eM-B”.

articolo oventrop:

1 “regtronic rH-B” centralina di riscaldamento con sonda esterna

2 “regtronic eM-B” modulo d'espansione

3 Barre collettore per “regumat”

4 “regumat s”

5 “regumat M3”

6 “optiflex” valvola a sfera

7 “MsM-Block” blocco di sicurezza caldaia

8 “expa-con” valvola di ritegno

2014

6.65

Mandata a t

circolatore HK 2

Miscelatore HK

aperto

Miscelatore HK

cHiuso

Mandata a t

circolatore HK 4

Miscelatore HK

aperto

Miscelatore HK

cHiuso

6

“regtronic eM-B”
