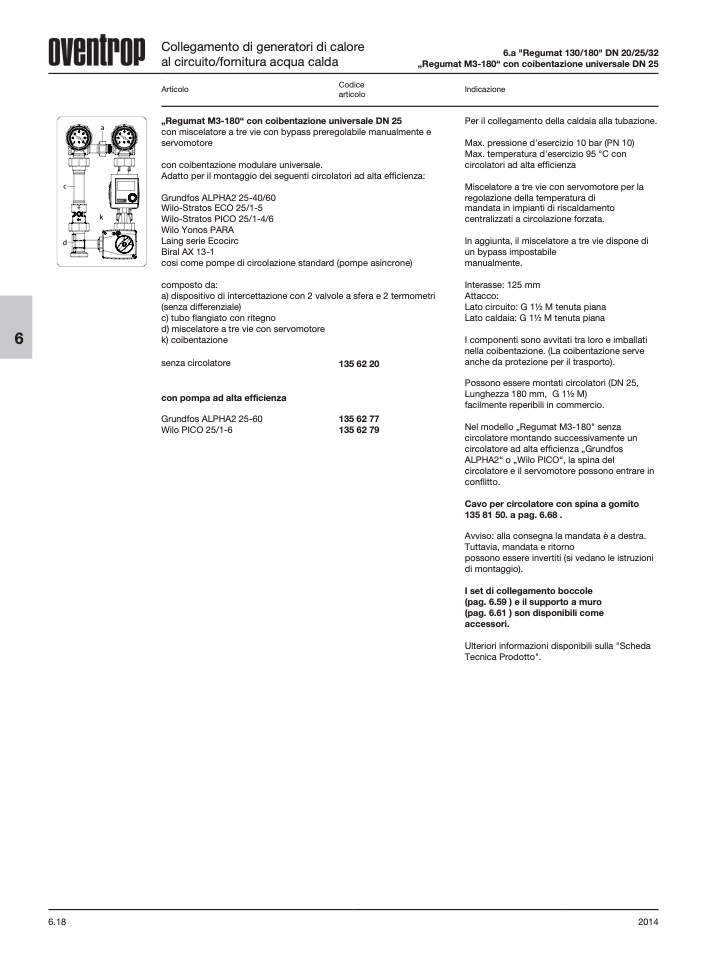

Articolo
Codice
articolo
„Regumat M3-180“ con coibentazione universale DN 25
con miscelatore a tre vie con bypass preregolabile manualmente e
servomotore
con coibentazione modulare universale.
Adatto per il montaggio dei seguenti circolatori ad alta efficienza:
Grundfos ALPHA2 25-40/60
Wilo-Stratos ECO 25/1-5
Wilo-Stratos PICO 25/1-4/6
Wilo Yonos PARA
Laing serie Ecocirc
Biral AX 13-1
cosi come pompe di circolazione standard (pompe asincrone)
composto da:
a) dispositivo di intercettazione con 2 valvole a sfera e 2 termometri
(senza differenziale)
c) tubo flangiato con ritegno
d) miscelatore a tre vie con servomotore
k) coibentazione
Indicazione
Per il collegamento della caldaia alla tubazione.
Max. pressione d'esercizio 10 bar (PN 10)
Max. temperatura d'esercizio 95 °C con
circolatori ad alta efficienza
Miscelatore a tre vie con servomotore per la
regolazione della temperatura di
mandata in impianti di riscaldamento
centralizzati a circolazione forzata.
In aggiunta, il miscelatore a tre vie dispone di
un bypass impostabile
manualmente.
Interasse: 125 mm
Attacco:
Lato circuito: G 11⁄2 M tenuta piana
Lato caldaia: G 11⁄2 M tenuta piana
I componenti sono avvitati tra loro e imballati
nella coibentazione. (La coibentazione serve
anche da protezione per il trasporto).
Possono essere montati circolatori (DN 25,
Lunghezza 180 mm, G 11⁄2 M)
facilmente reperibili in commercio.
Nel modello „Regumat M3-180" senza
circolatore montando successivamente un
circolatore ad alta efficienza „Grundfos
ALPHA2“ o „Wilo PICO“, la spina del
circolatore e il servomotore possono entrare in
conflitto.
Cavo per circolatore con spina a gomito
135 81 50. a pag. 6.68 .
Avviso: alla consegna la mandata è a destra.
Tuttavia, mandata e ritorno
possono essere invertiti (si vedano le istruzioni
di montaggio).
I set di collegamento boccole
(pag. 6.59 ) e il supporto a muro
(pag. 6.61 ) son disponibili come
accessori.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
Collegamento di generatori di calore
al circuito/fornitura acqua calda
„Regumat M3-180“ con coibentazione universale DN 25
senza circolatore
con pompa ad alta efficienza
Grundfos ALPHA2 25-60
Wilo PICO 25/1-6
135 62 20
135 62 77
135 62 79
6.a "Regumat 130/180" DN 20/25/32
