2014

6.17

c

a

k

Articolo

Codice

articolo

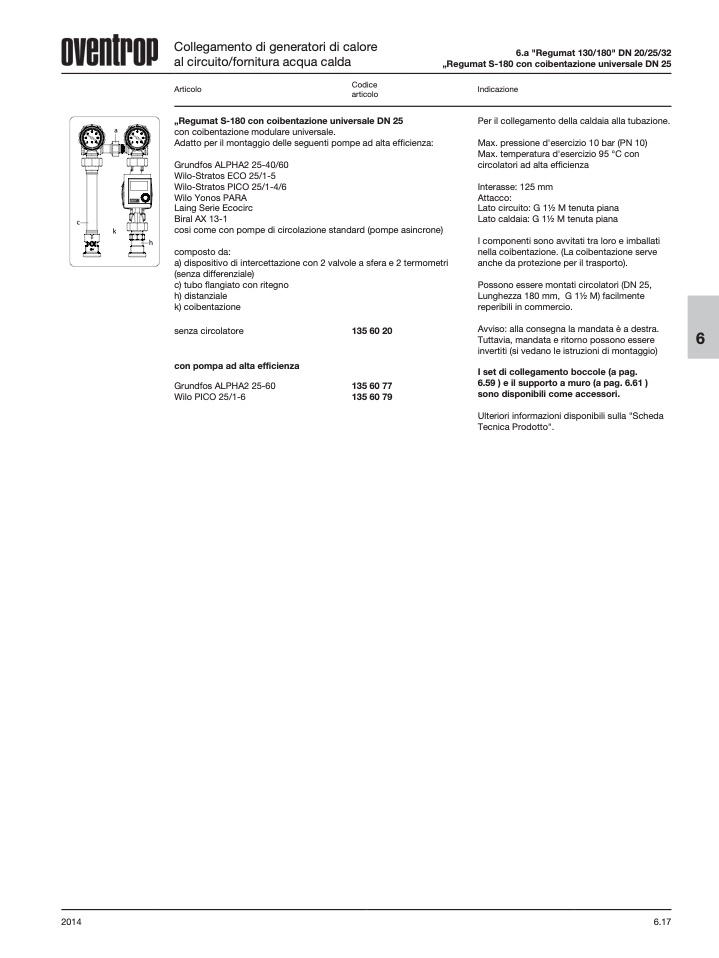

„Regumat S-180 con coibentazione universale DN 25

con coibentazione modulare universale.

Adatto per il montaggio delle seguenti pompe ad alta efficienza:

Grundfos ALPHA2 25-40/60

Wilo-Stratos ECO 25/1-5

Wilo-Stratos PICO 25/1-4/6

Wilo Yonos PARA

Laing Serie Ecocirc

Biral AX 13-1

cosi come con pompe di circolazione standard (pompe asincrone)

composto da:

a) dispositivo di intercettazione con 2 valvole a sfera e 2 termometri

(senza differenziale)

c) tubo flangiato con ritegno

h) distanziale

k) coibentazione

Indicazione

Per il collegamento della caldaia alla tubazione.

Max. pressione d'esercizio 10 bar (PN 10)

Max. temperatura d'esercizio 95 °C con

circolatori ad alta efficienza

Interasse: 125 mm

Attacco:

Lato circuito: G 11⁄2 M tenuta piana

Lato caldaia: G 11⁄2 M tenuta piana

I componenti sono avvitati tra loro e imballati

nella coibentazione. (La coibentazione serve

anche da protezione per il trasporto).

Possono essere montati circolatori (DN 25,

Lunghezza 180 mm, G 11⁄2 M) facilmente

reperibili in commercio.

Avviso: alla consegna la mandata è a destra.

Tuttavia, mandata e ritorno possono essere

invertiti (si vedano le istruzioni di montaggio)

I set di collegamento boccole (a pag.

6.59 ) e il supporto a muro (a pag. 6.61 )

sono disponibili come accessori.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

h

Collegamento di generatori di calore

al circuito/fornitura acqua calda

„Regumat S-180 con coibentazione universale DN 25

senza circolatore

con pompa ad alta efficienza

Grundfos ALPHA2 25-60

Wilo PICO 25/1-6

135 60 20

135 60 77

135 60 79

6

6.a "Regumat 130/180" DN 20/25/32
