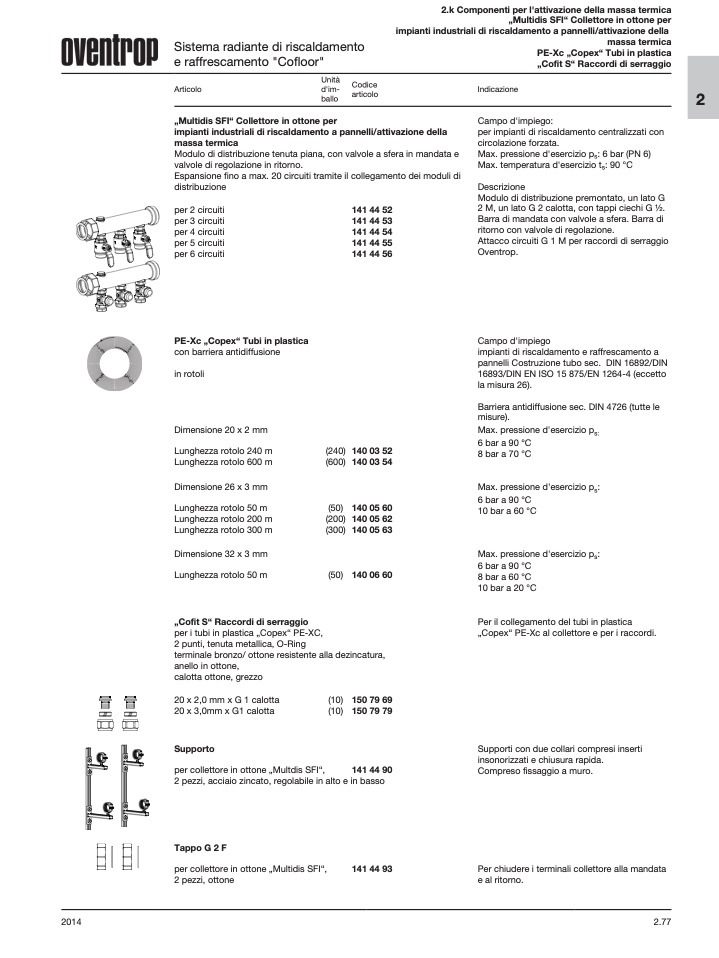

Sistema radiante di riscaldamento
e raffrescamento "Cofloor"
Unità
Codice
Articolo
d'im-
articolo
ballo
„Multidis SFI“ Collettore in ottone per
impianti industriali di riscaldamento a pannelli/attivazione della
massa termica
Modulo di distribuzione tenuta piana, con valvole a sfera in mandata e
valvole di regolazione in ritorno.
Espansione fino a max. 20 circuiti tramite il collegamento dei moduli di
distribuzione
Indicazione
Campo d'impiego:
per impianti di riscaldamento centralizzati con
circolazione forzata.
Max. pressione d'esercizio p
s
: 6 bar (PN 6)
Max. temperatura d'esercizio t
s
: 90 °C
Descrizione
Modulo di distribuzione premontato, un lato G
2 M, un lato G 2 calotta, con tappi ciechi G 1⁄2.
Barra di mandata con valvole a sfera. Barra di
ritorno con valvole di regolazione.
Attacco circuiti G 1 M per raccordi di serraggio
Oventrop.
Campo d'impiego
impianti di riscaldamento e raffrescamento a
pannelli Costruzione tubo sec. DIN 16892/DIN
16893/DIN EN ISO 15 875/EN 1264-4 (eccetto
la misura 26).
Barriera antidiffusione sec. DIN 4726 (tutte le
misure).
Max. pressione d'esercizio p
s:
6 bar a 90 °C
8 bar a 70 °C
Max. pressione d'esercizio p
s
:
6 bar a 90 °C
10 bar a 60 °C
Max. pressione d'esercizio p
s
:
6 bar a 90 °C
8 bar a 60 °C
10 bar a 20 °C
Per il collegamento del tubi in plastica
„Copex“ PE-Xc al collettore e per i raccordi.
Supporti con due collari compresi inserti
insonorizzati e chiusura rapida.
Compreso fissaggio a muro.
Per chiudere i terminali collettore alla mandata
e al ritorno.
2
per 2 circuiti
per 3 circuiti
per 4 circuiti
per 5 circuiti
per 6 circuiti
PE-Xc „Copex“ Tubi in plastica
con barriera antidiffusione
in rotoli
Dimensione 20 x 2 mm
Lunghezza rotolo 240 m
Lunghezza rotolo 600 m
Dimensione 26 x 3 mm
Lunghezza rotolo 50 m
Lunghezza rotolo 200 m
Lunghezza rotolo 300 m
Dimensione 32 x 3 mm
Lunghezza rotolo 50 m
„Cofit S“ Raccordi di serraggio
141 44 52
141 44 53
141 44 54
141 44 55
141 44 56
per i tubi in plastica „Copex“ PE-XC,
2 punti, tenuta metallica, O-Ring
terminale bronzo/ ottone resistente alla dezincatura,
anello in ottone,
calotta ottone, grezzo
20 x 2,0 mm x G 1 calotta
(10)
20 x 3,0mm x G1 calotta
(10)
Supporto
per collettore in ottone „Multdis SFI“,
2 pezzi, acciaio zincato, regolabile in alto e in basso
Tappo G 2 F
per collettore in ottone „Multidis SFI“,
2 pezzi, ottone
141 44 93
(240) 140 03 52
(600) 140 03 54
(50) 140 05 60
(200) 140 05 62
(300) 140 05 63
(50) 140 06 60
150 79 69
150 79 79
141 44 90
2.k Componenti per l'attivazione della massa termica
„Multidis SFI“ Collettore in ottone per
impianti industriali di riscaldamento a pannelli/attivazione della
massa termica
PE-Xc „Copex“ Tubi in plastica
„Cofit S“ Raccordi di serraggio
