2

Articolo

d'im-

ballo

2.76

2014

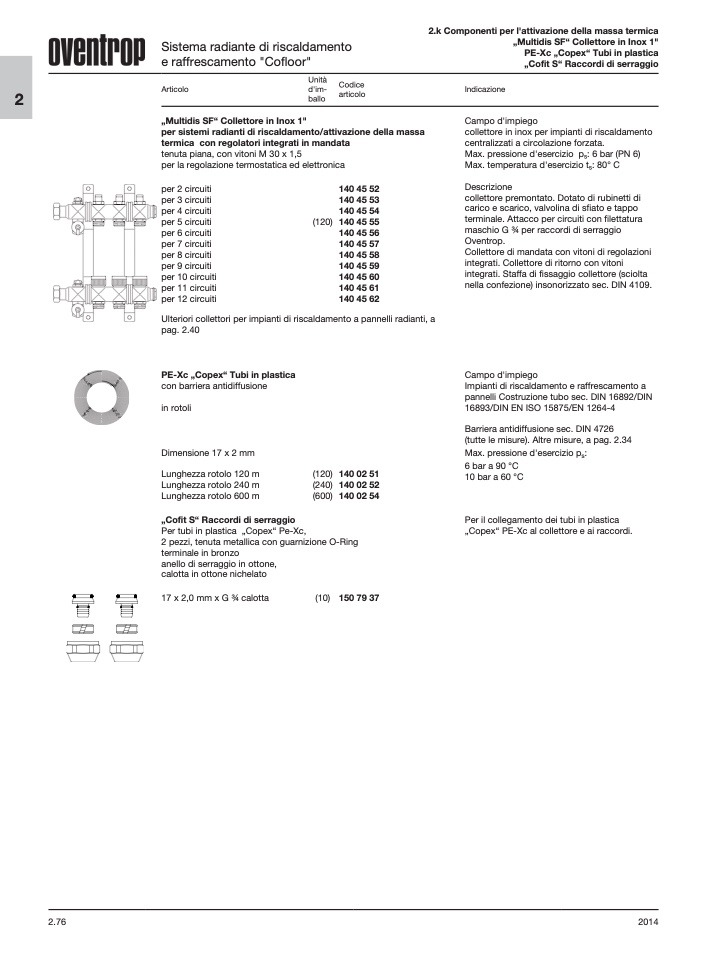

Sistema radiante di riscaldamento

e raffrescamento "Cofloor"

articolo

„Multidis SF“ Collettore in Inox 1"

per sistemi radianti di riscaldamento/attivazione della massa

termica con regolatori integrati in mandata

tenuta piana, con vitoni M 30 x 1,5

per la regolazione termostatica ed elettronica

2.k Componenti per l'attivazione della massa termica

„Multidis SF“ Collettore in Inox 1"

PE-Xc „Copex“ Tubi in plastica

„Cofit S“ Raccordi di serraggio

Indicazione

Campo d'impiego

collettore in inox per impianti di riscaldamento

centralizzati a circolazione forzata.

Max. pressione d'esercizio p

s

: 6 bar (PN 6)

Max. temperatura d'esercizio t

s

: 80° C

Descrizione

collettore premontato. Dotato di rubinetti di

carico e scarico, valvolina di sfiato e tappo

terminale. Attacco per circuiti con filettatura

maschio G 3⁄4 per raccordi di serraggio

Oventrop.

Collettore di mandata con vitoni di regolazioni

integrati. Collettore di ritorno con vitoni

integrati. Staffa di fissaggio collettore (sciolta

nella confezione) insonorizzato sec. DIN 4109.

Campo d'impiego

Impianti di riscaldamento e raffrescamento a

pannelli Costruzione tubo sec. DIN 16892/DIN

16893/DIN EN ISO 15875/EN 1264-4

Barriera antidiffusione sec. DIN 4726

(tutte le misure). Altre misure, a pag. 2.34

Max. pressione d'esercizio p

s

:

6 bar a 90 °C

10 bar a 60 °C

Per il collegamento dei tubi in plastica

„Copex“ PE-Xc al collettore e ai raccordi.

per 2 circuiti

per 3 circuiti

per 4 circuiti

per 5 circuiti

per 6 circuiti

per 7 circuiti

per 8 circuiti

per 9 circuiti

per 10 circuiti

per 11 circuiti

per 12 circuiti

140 45 52

140 45 53

140 45 54

(120) 140 45 55

140 45 56

140 45 57

140 45 58

140 45 59

140 45 60

140 45 61

140 45 62

Ulteriori collettori per impianti di riscaldamento a pannelli radianti, a

pag. 2.40

PE-Xc „Copex“ Tubi in plastica

con barriera antidiffusione

in rotoli

Dimensione 17 x 2 mm

Lunghezza rotolo 120 m

Lunghezza rotolo 240 m

Lunghezza rotolo 600 m

„Cofit S“ Raccordi di serraggio

(120) 140 02 51

(240) 140 02 52

(600) 140 02 54

Per tubi in plastica „Copex“ Pe-Xc,

2 pezzi, tenuta metallica con guarnizione O-Ring

terminale in bronzo

anello di serraggio in ottone,

calotta in ottone nichelato

17 x 2,0 mm x G 3⁄4 calotta

(10)

150 79 37

Unità

Codice
