Sistema radiante di riscaldamento
e raffrescamento "Cofloor"

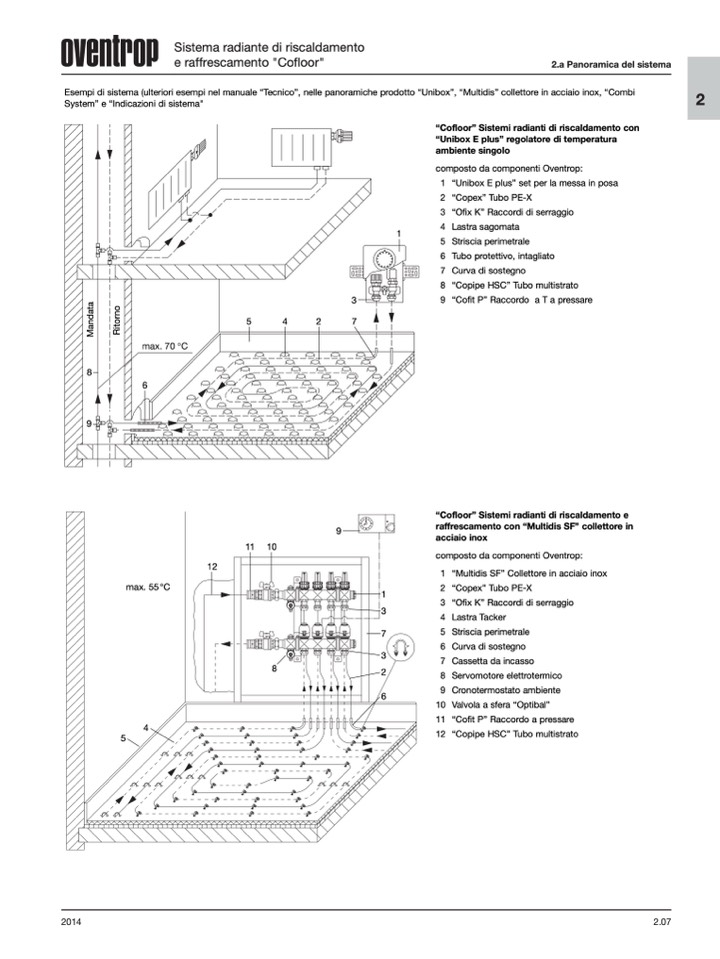

2.a Panoramica del sistema
Esempi di sistema (ulteriori esempi nel manuale “Tecnico”, nelle panoramiche prodotto “Unibox”, “Multidis” collettore in acciaio inox, “Combi
System” e “Indicazioni di sistema"
2
2014
2.07
8
9
max. 70 °C
6
max. 55 °C
4
5
11
10
12
8
1
3
7
3
2
6
1
2
3
4
5
6
7
8
9
10
11
12
“Multidis SF” Collettore in acciaio inox
“Copex” Tubo PE-X
“Ofix K” Raccordi di serraggio
Lastra Tacker
Striscia perimetrale
Curva di sostegno
Cassetta da incasso
Servomotore elettrotermico
Cronotermostato ambiente
Valvolaasfera“Optibal”
“CofitP”Raccordoapressare
“CopipeHSC”Tubomultistrato
3
5
4
2
7
9
“Cofloor” Sistemi radianti di riscaldamento e
raffrescamento con “Multidis SF” collettore in
acciaio inox
composto da componenti Oventrop:
4
3
2
“Cofloor” Sistemi radianti di riscaldamento con
“Unibox E plus” regolatore di temperatura
ambiente singolo
composto da componenti Oventrop:
1 “Unibox E plus” set per la messa in posa
2 “Copex” Tubo PE-X
3 “Ofix K” Raccordi di serraggio
4 Lastra sagomata
5 Striscia perimetrale
6 Tubo protettivo, intagliato
7 Curva di sostegno
8 “Copipe HSC” Tubo multistrato
9 “Cofit P” Raccordo a T a pressare
