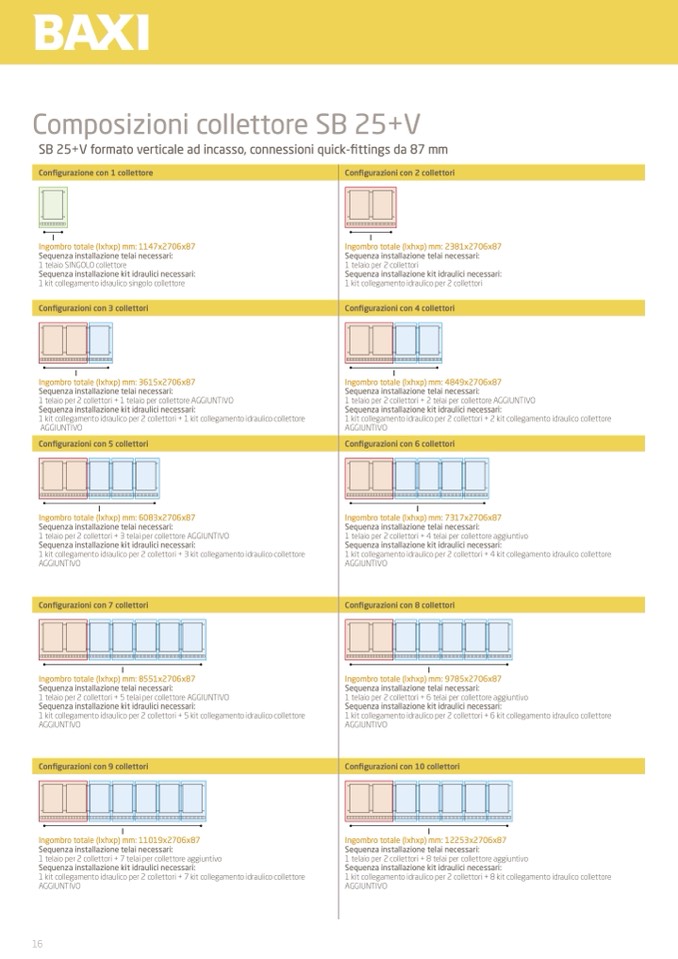

Composizioni collettore SB 25+V

SB 25+V formato verticale ad incasso, connessioni quick-fittings da 87 mm

Configurazione con 1 collettore

Configurazioni con 2 collettori

l

l

16

Ingombro totale (lxhxp) mm: 1147x2706x87

Sequenza installazione telai necessari:

1 telaio SINGOLO collettore

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico singolo collettore

Configurazioni con 3 collettori

Ingombro totale (lxhxp) mm: 2381x2706x87

Sequenza installazione telai necessari:

1 telaio per 2 collettori

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori

Configurazioni con 4 collettori

l

l

Ingombro totale (lxhxp) mm: 3615x2706x87

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 1 telaio per collettore AGGIUNTIVO

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 1 kit collegamento idraulico collettore

AGGIUNTIVO

Configurazioni con 5 collettori

Ingombro totale (lxhxp) mm: 4849x2706x87

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 2 telai per collettore AGGIUNTIVO

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 2 kit collegamento idraulico collettore

AGGIUNTIVO

Configurazioni con 6 collettori

l

l

Ingombro totale (lxhxp) mm: 6083x2706x87

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore

AGGIUNTIVO

Configurazioni con 7 collettori

Ingombro totale (lxhxp) mm: 7317x2706x87

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 4 telai per collettore aggiuntivo

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 4 kit collegamento idraulico collettore

AGGIUNTIVO

Configurazioni con 8 collettori

l

l

Ingombro totale (lxhxp) mm: 8551x2706x87

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 5 telai per collettore AGGIUNTIVO

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 5 kit collegamento idraulico collettore

AGGIUNTIVO

Configurazioni con 9 collettori

Ingombro totale (lxhxp) mm: 9785x2706x87

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 6 telai per collettore aggiuntivo

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 6 kit collegamento idraulico collettore

AGGIUNTIVO

Configurazioni con 10 collettori

l

l

Ingombro totale (lxhxp) mm: 11019x2706x87

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 7 telai per collettore aggiuntivo

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 7 kit collegamento idraulico collettore

AGGIUNTIVO

Ingombro totale (lxhxp) mm: 12253x2706x87

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 8 telai per collettore aggiuntivo

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 8 kit collegamento idraulico collettore

AGGIUNTIVO
