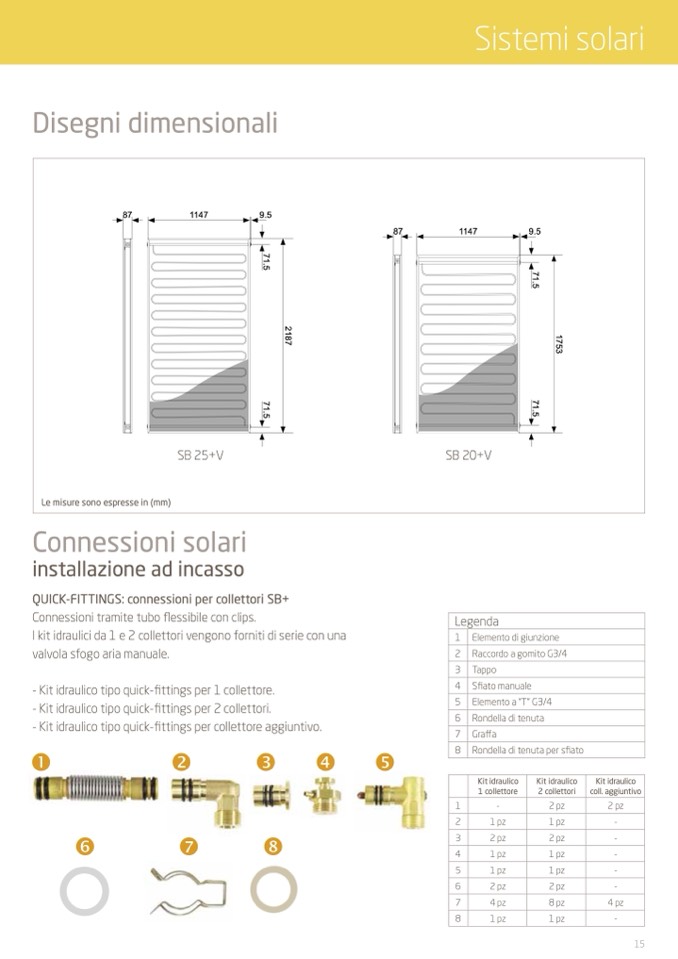

Sistemi solari

Disegni dimensionali

87

1147

9.5

Le misure sono espresse in (mm)

SB 25+V

SB 20+V

Connessioni solari

installazione ad incasso

QUICK-FITTINGS: connessioni per collettori SB+

Connessioni tramite tubo flessibile con clips.

I kit idraulici da 1 e 2 collettori vengono forniti di serie con una

valvola sfogo aria manuale.

- Kit idraulico tipo quick-fittings per 1 collettore.

- Kit idraulico tipo quick-fittings per 2 collettori.

- Kit idraulico tipo quick-fittings per collettore aggiuntivo.

















87

1147

9.5

Legenda

1

Elemento di giunzione

2

Raccordo a gomito G3/4

3

Tappo

4

Sfiato manuale

5

Elemento a “T” G3/4

6

Rondella di tenuta

7

Graffa

8

Rondella di tenuta per sfiato

Kit idraulico

1 collettore

Kit idraulico

2 collettori

Kit idraulico

coll. aggiuntivo

1

-

2 pz

2 pz

2

1 pz

1 pz

-

3

2 pz

2 pz

-

4

1 pz

1 pz

-

5

1 pz

1 pz

-

6

2 pz

2 pz

-

7

4 pz

8 pz

4 pz

8

1 pz

1 pz

-

15

7

1

.

5

7

1

.

5

7

1

.

5

7

1

.

5

1

7

5

3

2

1

8

7
