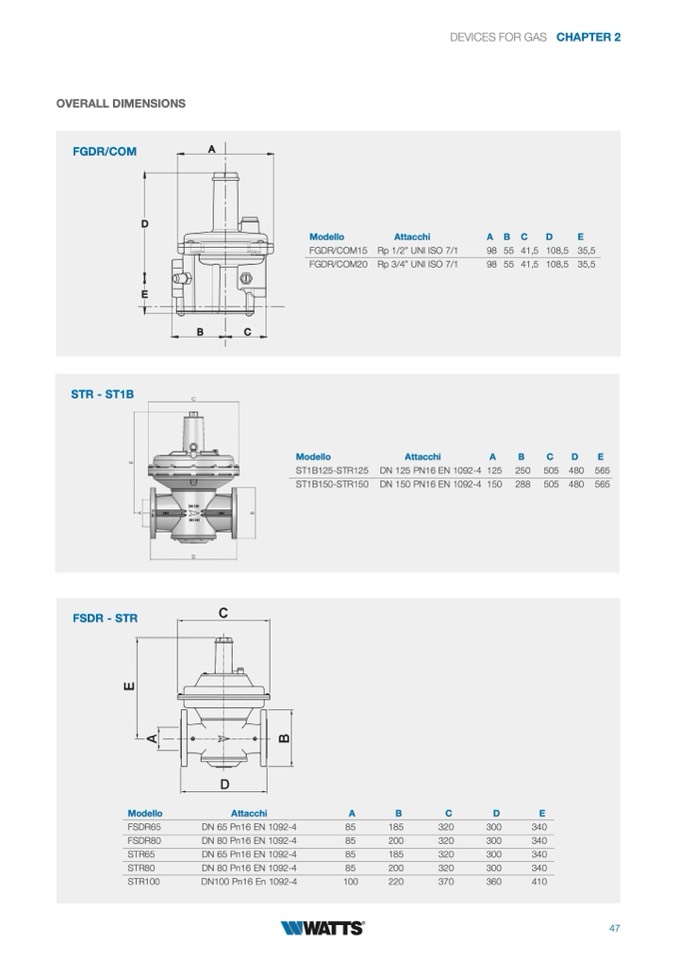

OVERALL DIMENSIONS

DEVICES FOR GAS CHAPTER 2

FGDR/COM

D

E

A

Modello

FGDR/COM15

FGDR/COM20

Attacchi

Rp 1/2” UNI ISO 7/1

Rp 3/4” UNI ISO 7/1

A B C

98 55 41,5

98 55 41,5

D

E

108,5 35,5

108,5 35,5

B

C

STR - ST1B

Modello

ST1B125-STR125

ST1B150-STR150

Attacchi

A

DN 125 PN16 EN 1092-4 125

DN 150 PN16 EN 1092-4 150

B

C

D

E

250 505 480 565

288 505 480 565

FSDR - STR

Modello

Attacchi

A

B

C

D

E

FSDR65

DN 65 Pn16 EN 1092-4

FSDR80

DN 80 Pn16 EN 1092-4

STR65

DN 65 Pn16 EN 1092-4

STR80

DN 80 Pn16 EN 1092-4

STR100

DN100 Pn16 En 1092-4

85

185

85

200

85

185

85

200

100

220

320

300

340

320

300

340

320

300

340

320

300

340

370

360

410

47
