1

2

3

4

5

6

7

8

9

1

2

3

4

5

6

7

8

9

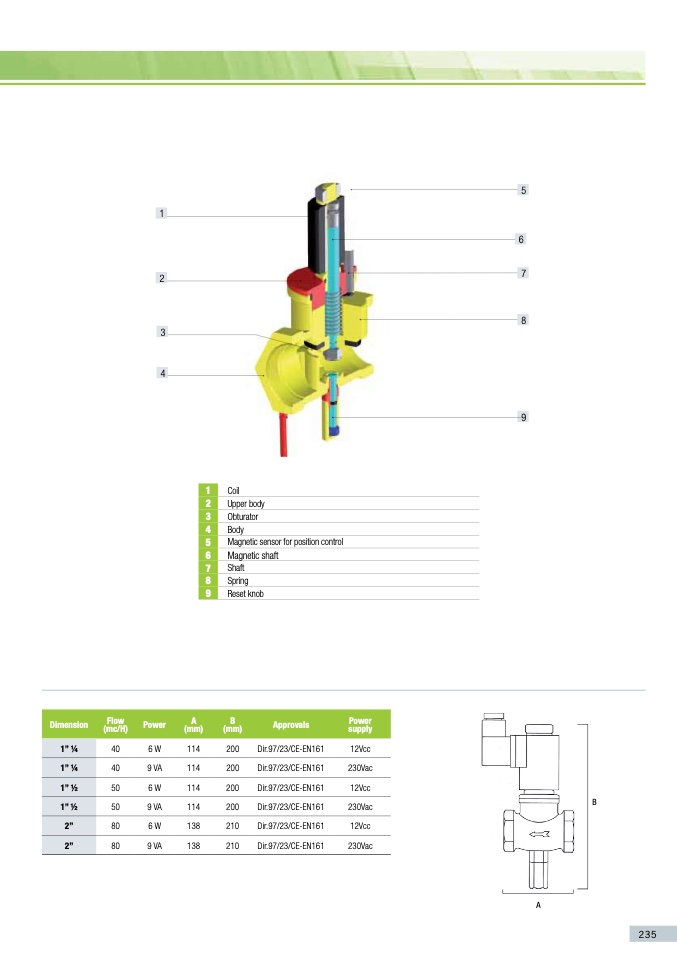

Coil

Upper body

Obturator

Body

Magnetic sensor for position control

Magnetic shaft

Shaft

Spring

Reset knob

Dimension

1”1⁄4

1”1⁄2

flow

(mc/H)

power

a

(mm)

b

(mm)

approvals

power

supply

40

6W

114

40

9VA

114

50

6W

114

50

9VA

114

80

6W

138

80

9VA

138

200

Dir.97/23/CE-EN161

200

Dir.97/23/CE-EN161

200

Dir.97/23/CE-EN161

200

Dir.97/23/CE-EN161

210

Dir.97/23/CE-EN161

210

Dir.97/23/CE-EN161

12Vcc

230Vac

12Vcc

230Vac

12Vcc

230Vac

B

1”1⁄4

1”1⁄2

2”

2”

A

235
