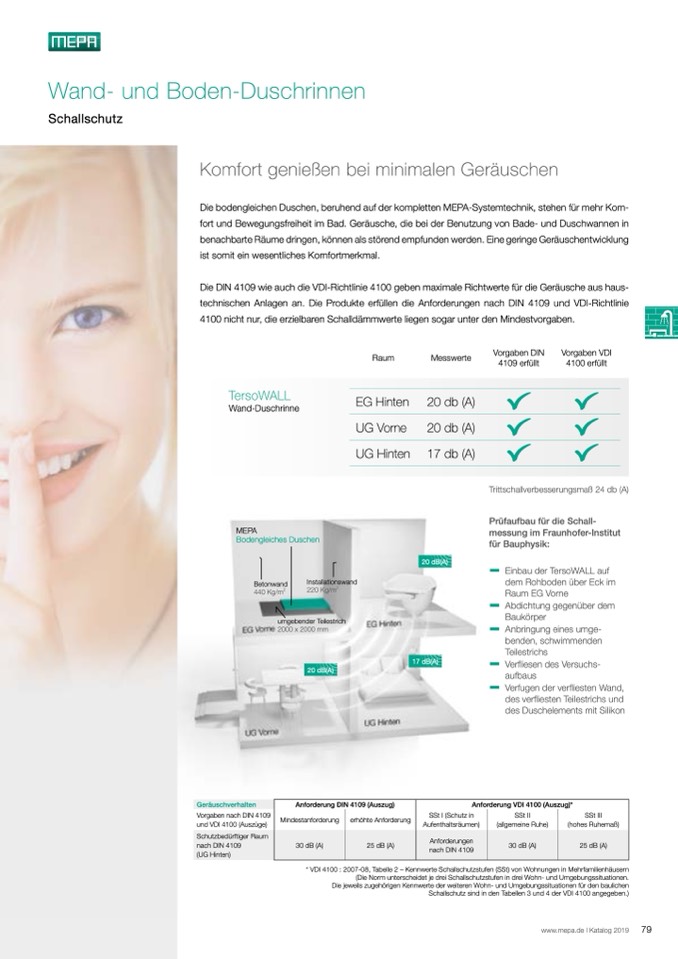

Wand- und Boden-Duschrinnen
Schallschutz
Komfort genießen bei minimalen Geräuschen
Die bodengleichen Duschen, beruhend auf der kompletten MEPA-Systemtechnik, stehen für mehr Kom-
fort und Bewegungsfreiheit im Bad. Geräusche, die bei der Benutzung von Bade- und Duschwannen in
benachbarte Räume dringen, können als störend empfunden werden. Eine geringe Geräuschentwicklung
ist somit ein wesentliches Komfortmerkmal.
Die DIN 4109 wie auch die VDI-Richtlinie 4100 geben maximale Richtwerte für die Geräusche aus haus-
technischen Anlagen an. Die Produkte erfüllen die Anforderungen nach DIN 4109 und VDI-Richtlinie
4100 nicht nur, die erzielbaren Schalldämmwerte liegen sogar unter den Mindestvorgaben.
Geräuschverhalten
Vorgaben nach DIN 4109
und VDI 4100 (Auszüge)
Anforderung DIN 4109 (Auszug)
Mindestanforderung
erhöhte Anforderung
Raum
EG Hinten
UG Vorne
UG Hinten
Messwerte
20 db (A)
20 db (A)
17 db (A)
20 dB(A)
17 dB(A)
Vorgaben DIN
4109 erfüllt
Vorgaben VDI
4100 erfüllt
TersoWALL
Wand-Duschrinne
MEPA
Bodengleiches Duschen
Trittschallverbesserungsmaß 24 db (A)
Prüfaufbau für die Schall-
messung im Fraunhofer-Institut
für Bauphysik:
❚
❚
Betonwand
440 Kg/m
2
Installationswand
220 Kg/m
2
Einbau der TersoWALL auf
dem Rohboden über Eck im
Raum EG Vorne
Abdichtung gegenüber dem
Baukörper
umgebender Teilestrich
2000 x 2000 mm
20 dB(A)
❚ Anbringung eines umge-
benden, schwimmenden
Teilestrichs
Verfliesen des Versuchs-
aufbaus
Verfugen der verfliesten Wand,
des verfliesten Teilestrichs und
des Duschelements mit Silikon
Anforderung VDI 4100 (Auszug)*
SSt I (Schutz in
SSt II
SSt III
Aufenthaltsräumen)
(allgemeine Ruhe)
(hohes Ruhemaß)
Schutzbedürftiger Raum
nach DIN 4109
(UG Hinten)
30 dB (A)
25 dB (A)
Anforderungen
nach DIN 4109
* VDI 4100 : 2007-08, Tabelle 2 – Kennwerte Schallschutzstufen (SSt) von Wohnungen in Mehrfamilienhäusern
(Die Norm unterscheidet je drei Schallschutzstufen in drei Wohn- und Umgebungssituationen.
Die jeweils zugehörigen Kennwerte der weiteren Wohn- und Umgebungssituationen für den baulichen
Schallschutz sind in den Tabellen 3 und 4 der VDI 4100 angegeben.)
❚
❚
30 dB (A)
25 dB (A)
