Wand- und Boden-Duschrinnen

Abdichtung

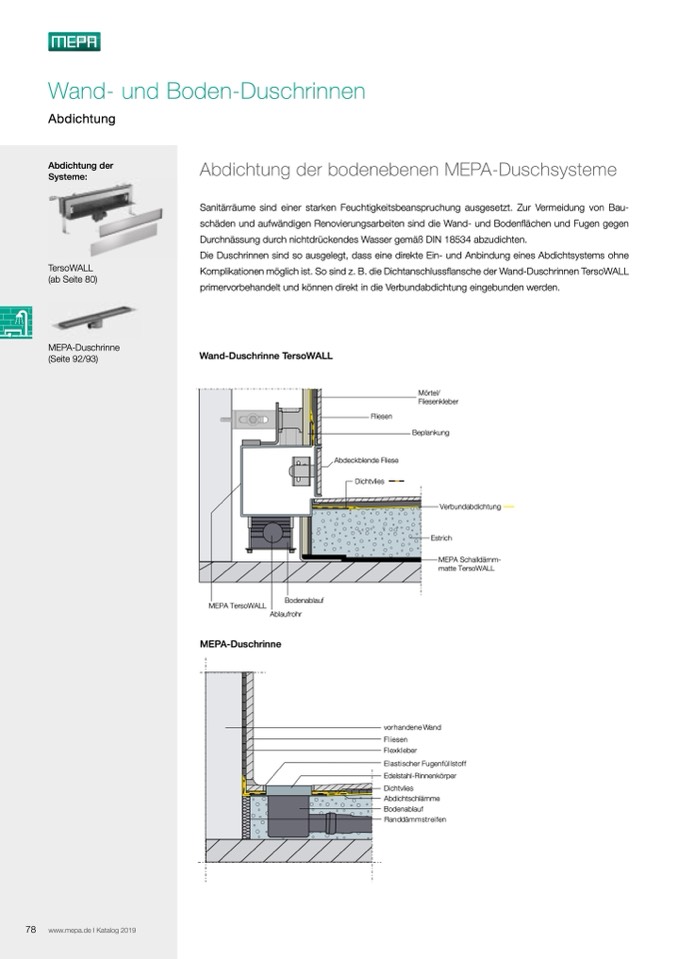

Abdichtung der bodenebenen MEPA-Duschsysteme

Sanitärräume sind einer starken Feuchtigkeitsbeanspruchung ausgesetzt. Zur Vermeidung von Bau-

schäden und aufwändigen Renovierungsarbeiten sind die Wand- und Bodenflächen und Fugen gegen

Durchnässung durch nichtdrückendes Wasser gemäß DIN 18534 abzudichten.

Die Duschrinnen sind so ausgelegt, dass eine direkte Ein- und Anbindung eines Abdichtsystems ohne

Komplikationen möglich ist. So sind z. B. die Dichtanschlussflansche der Wand-Duschrinnen TersoWALL

primervorbehandelt und können direkt in die Verbundabdichtung eingebunden werden.

Wand-Duschrinne TersoWALL

MEPA TersoWALL

Bodenablauf

Ablaufrohr

MEPA-Duschrinne

Fliesen

Abdeckblende Fliese

Dichtvlies

Mörtel/

Fliesenkleber

Beplankung

Verbundabdichtung

Estrich

MEPA Schalldämm-

matte TersoWALL

vorhandeneWand

Fliesen

Flexkleber

Elastischer Fugenfüllstoff

Edelstahl-Rinnenkörper

Dichtvlies

Abdichtschlämme

Bodenablauf

Randdämmstreifen

Abdichtung der

Systeme:

TersoWALL

(ab Seite 80)

MEPA-Duschrinne

(Seite 92/93)
