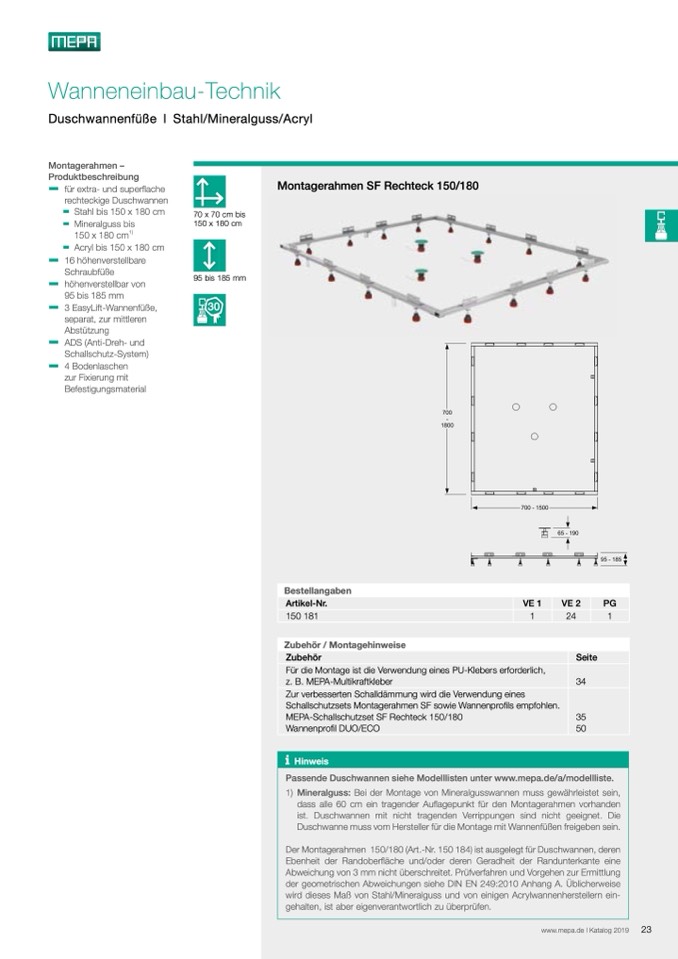

Wanneneinbau-Technik
Duschwannenfüße l Stahl/Mineralguss/Acryl
Montagerahmen –
Produktbeschreibung
Montagerahmen SF Rechteck 150/180
❚
❚
❚
❚
❚
❚
für extra- und superflache
rechteckige Duschwannen
❚
Stahl bis 150 x 180 cm
❚
Mineralguss bis
150 x 180 cm
1)
❚
Acryl bis 150 x 180 cm
70 x 70 cm bis
150 x 180 cm
95 bis 185 mm
30
16 höhenverstellbare
Schraubfüße
höhenverstellbar von
95 bis 185 mm
3 EasyLift-Wannenf
üße,
separat, zur mittleren
Abstützung
ADS (Anti-Dreh- und
Schallschutz-System)
4 Bodenlaschen
zur Fixierung mit
Befestigungsmaterial
Bestellangaben
Artikel-Nr.
150 181
Zubehör / Montagehinweise
Zubehör
VE 1
1
VE 2
PG
24
1
Seite
34
35
50
Für die Montage ist die Verwendung eines PU-Klebers erforderlich,
z. B. MEPA-Multikraftkleber
Zur verbesserten Schalldämmung wird die Verwendung eines
Schallschutzsets Montagerahmen SF sowie Wannenprofils empfohlen.
MEPA-Schallschutzset SF Rechteck 150/180
Wannenprofil DUO/ECO
i
Hinweis
Passende Duschwannen siehe Modelllisten unter www.mepa.de/a/modellliste.
1) Mineralguss: Bei der Montage von Mineralgusswannen muss gewährleistet sein,
dass alle 60 cm ein tragender Auflagepunkt für den Montagerahmen vorhanden
ist. Duschwannen mit nicht tragenden Verrippungen sind nicht geeignet. Die
Duschwanne muss vom Hersteller für die Montage mit Wannenfüßen freigeben sein.
Der Montagerahmen 150/180 (Art.-Nr. 150 184) ist ausgelegt für Duschwannen, deren
Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine
Abweichung von 3 mm nicht überschreitet. Prüfverfahren und Vorgehen zur Ermittlung
der geometrischen Abweichungen siehe DIN EN 249:2010 Anhang A. Üblicherweise
wird dieses Maß von Stahl/Mineralguss und von einigen Acrylwannenherstellern ein-
gehalten, ist aber eigenverantwortlich zu überprüfen.
www.mepa.de I Katalog 2019
23
