Vorteile:

❚

❚

❚

Für Stahl, Mineralguss, Acryl

Für Duschwannen von 70x70 bis 100x180 cm

Flexibel abläng- und einstellbar

Wanneneinbau-Technik

Duschwannenfüße l Stahl/Mineralguss/Acryl

Montagerahmen –

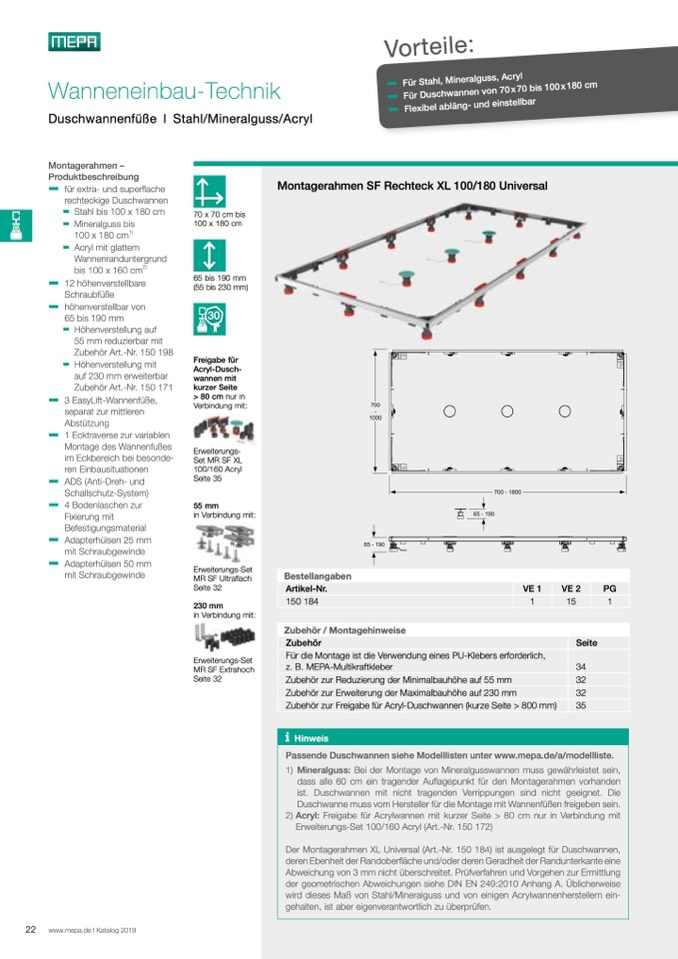

Produktbeschreibung

Montagerahmen SF Rechteck XL 100/180 Universal

❚

❚

❚

❚

❚

❚

❚

❚

❚

für extra- und superflache

rechteckige Duschwannen

❚

Stahl bis 100 x 180 cm

❚

Mineralguss bis

100 x 180 cm

1)

❚

Acryl mit glattem

Wannenranduntergrund

bis 100 x 160 cm

2)

12 höhenverstellbare

Schraubfüße

höhenverstellbar von

65 bis 190 mm

❚

Höhenverstellung auf

55 mm reduzierbar mit

Zubehör Art.-Nr. 150 198

❚

Höhenverstellung mit

auf 230 mm erweiterbar

Zubehör Art.-Nr. 150 171

3 EasyLift-Wannenf

üße,

separat zur mittleren

Abstützung

1 Ecktraverse zur variablen

Montage des Wannenfußes

im Eckbereich bei besonde-

ren Einbausituationen

ADS (Anti-Dreh- und

Schallschutz-System)

4 Bodenlaschen zur

Fixierung mit

Befestigungsmaterial

Adapterhülsen 25 mm

mit Schraubgewinde

Adapterhülsen 50 mm

mit Schraubgewinde

70 x 70 cm bis

100 x 180 cm

65 bis 190 mm

(55 bis 230 mm)

30

Freigabe für

Acryl-Dusch-

wannen mit

kurzer Seite

> 80 cm nur in

Verbindung mit:

Erweiterungs-

Set MR SF XL

100/160 Acryl

Seite 35

55 mm

in Verbindung mit:

Erweiterungs-Set

MR SF Ultraflach

Seite 32

230 mm

in Verbindung mit:

Erweiterungs-Set

MR SF Extrahoch

Seite 32

22 www.mepa.de I Katalog 2019

Bestellangaben

Artikel-Nr.

150 184

Zubehör / Montagehinweise

Zubehör

VE 1

1

VE 2

PG

15

1

Seite

34

32

32

35

Für die Montage ist die Verwendung eines PU-Klebers erforderlich,

z. B. MEPA-Multikraftkleber

Zubehör zur Reduzierung der Minimalbauhöhe auf 55 mm

Zubehör zur Erweiterung der Maximalbauhöhe auf 230 mm

Zubehör zur Freigabe für Acryl-Duschwannen (kurze Seite > 800 mm)

i

Hinweis

Passende Duschwannen siehe Modelllisten unter www.mepa.de/a/modellliste.

1) Mineralguss: Bei der Montage von Mineralgusswannen muss gewährleistet sein,

dass alle 60 cm ein tragender Auflagepunkt für den Montagerahmen vorhanden

ist. Duschwannen mit nicht tragenden Verrippungen sind nicht geeignet. Die

Duschwanne muss vom Hersteller für die Montage mit Wannenfüßen freigeben sein.

2) Acryl: Freigabe für Acrylwannen mit kurzer Seite > 80 cm nur in Verbindung mit

Erweiterungs-Set 100/160 Acryl (Art.-Nr. 150 172)

Der Montagerahmen XL Universal (Art.-Nr. 150 184) ist ausgelegt für Duschwannen,

deren Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine

Abweichung von 3 mm nicht überschreitet. Prüfverfahren und Vorgehen zur Ermittlung

der geometrischen Abweichungen siehe DIN EN 249:2010 Anhang A. Üblicherweise

wird dieses Maß von Stahl/Mineralguss und von einigen Acrylwannenherstellern ein-

gehalten, ist aber eigenverantwortlich zu überprüfen.
