Vorteile:
❚
❚
❚
40 mm höhenverstellbar auch nach dem Fliesen
Schnell und stufenlos einstellbar
Keine Mehrkosten für spätere Höhenänderungen

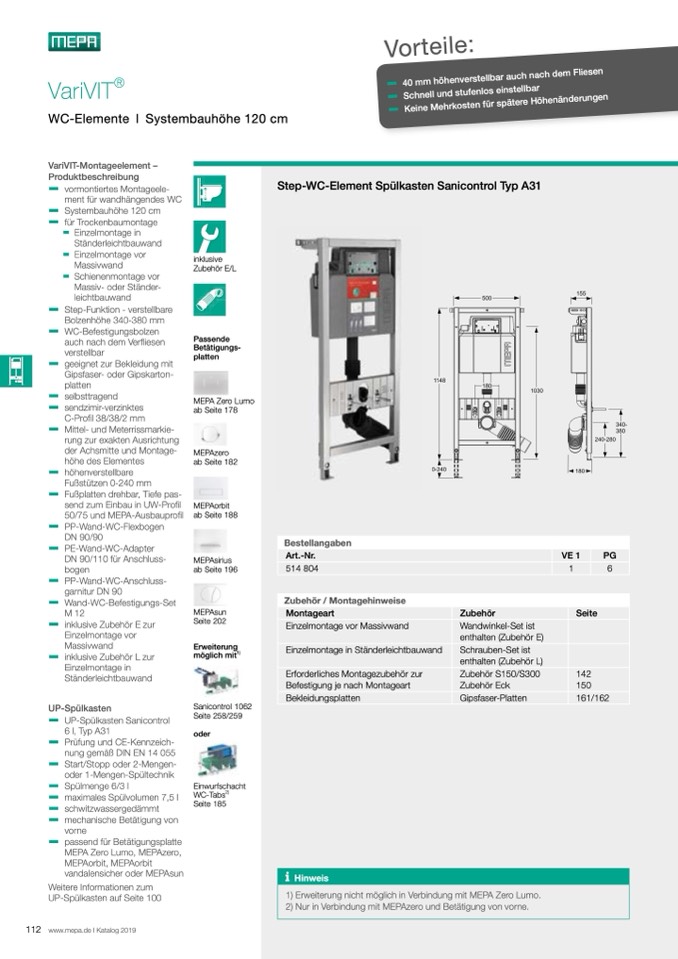

VariVIT
®
WC-Elemente l Systembauhöhe 120 cm
VariVIT-Montageelement –
Produktbeschreibung
❚ vormontiertes Montageele-
Step-WC-Element Spülkasten Sanicontrol Typ A31
ment für wandhängendes WC
Systembauhöhe 120 cm
für Trockenbaumontage
❚
Einzelmontage in
Ständerleichtbauwand
❚
Einzelmontage vor
Massivwand
❚
Schienenmontage vor
Massiv- oder Ständer-
leichtbauwand
❚
❚
❚
❚
❚
❚
❚
❚
❚
❚
❚
❚
Step-Funktion - verstellbare
Bolzenhöhe 340-380 mm
WC-Befestigungsbolzen
auch nach dem Verfliesen
verstellbar
geeignet zur Bekleidung mit
Gipsfaser- oder Gipskarton-
platten
selbsttragend
sendzimir-verzinktes
C-Profil 38/38/2 mm
inklusive
Zubehör E/L
Passende
Betätigungs-
platten
MEPA Zero Lumo
ab Seite 178
MEPAzero
ab Seite 182
MEPAorbit
ab Seite 188
MEPAsirius
ab Seite 196
MEPAsun
Seite 202
Erweiterung
1)
möglich mit
Sanicontrol 1062
Seite 258/259
oder
Einwurfschacht
WC-Tabs
2)
Seite 185
Mittel- und Meterrissmarkie-
rung zur exakten Ausrichtung
der Achsmitte und Montage-
höhe des Elementes
höhenverstellbare
Fußstützen 0-240 mm
Fußplatten drehbar, Tiefe pas-
send zum Einbau in UW-Profil
50/75 und MEPA-Ausbauprofil
PP-Wand-WC-Flexbogen
DN 90/90
PE-Wand-WC-Adapter
DN 90/110 für Anschluss-
bogen
PP-Wand-WC-Anschluss-
garnitur DN 90
Bestellangaben
Art.-Nr.
514 804
Zubehör / Montagehinweise
Montageart
Einzelmontage vor Massivwand
Einzelmontage in Ständerleichtbauwand
Erforderliches Montagezubehör zur
Befestigung je nach Montageart
Bekleidungsplatten
VE 1
PG
❚
❚ Wand-WC-Befestigungs-Set
1
6
142
150
161/162
❚
M 12
inklusive Zubehör E zur
Einzelmontage vor
Massivwand
Zubehör
Wandwinkel-Set ist
enthalten (Zubehör E)
Schrauben-Set ist
enthalten (Zubehör L)
Zubehör S150/S300
Zubehör Eck
Gipsfaser-Platten
Seite
❚ inklusive Zubehör L zur
Einzelmontage in
Ständerleichtbauwand
UP-Spülkasten
❚ UP-Spülkasten Sanicontrol
❚
❚
6 l, Typ A31
Prüfung und CE-Kennzeich-
nung gemäß DIN EN 14 055
Start/Stopp oder 2-Mengen-
oder 1-Mengen-Sp
ültechnik
Spülmenge 6/3 l
❚
❚ maximales Spülvolumen 7,5 l
❚ schwitzwassergedämmt
❚
❚
Weitere Informationen zum
UP-Spülkasten auf Seite 100
mechanische Betätigung von
vorne
passend für Betätigungsplatte
MEPA Zero Lumo, MEPAzero,
MEPAorbit, MEPAorbit
vandalensicher oder MEPAsun
i
Hinweis
112 www.mepa.de I Katalog 2019
1) Erweiterung nicht möglich in Verbindung mit MEPA Zero Lumo.
2) Nur in Verbindung mit MEPAzero und Betätigung von vorne.
