Vorteile:
❚
WC-Element mit integrierter Geruchsabsaugung
für Flächenbetätigung Mondo
Automatische Personenerfassung
Einfache Montage, wie herkömmliches WC-Element
❚
❚
❚
Kein Filtersystem = keine Wartungsarbeit
= keine Folgekosten aufgrund von Filterwechsel
VariVIT
®

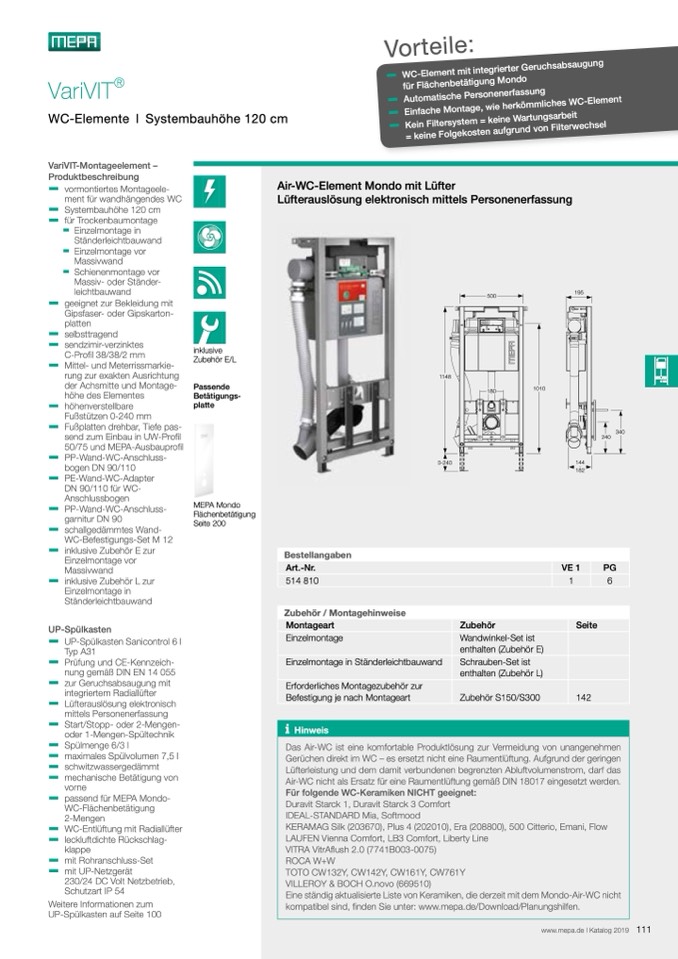

WC-Elemente l Systembauhöhe 120 cm
VariVIT-Montageelement –
Produktbeschreibung
❚ vormontiertes Montageele-
Air-WC-Element Mondo mit Lüfter
Lüfterauslösung elektronisch mittels Personenerfassung
ment für wandhängendes WC
Systembauhöhe 120 cm
für Trockenbaumontage
❚
Einzelmontage in
Ständerleichtbauwand
❚
Einzelmontage vor
Massivwand
❚
Schienenmontage vor
Massiv- oder Ständer-
leichtbauwand
geeignet zur Bekleidung mit
Gipsfaser- oder Gipskarton-
platten
selbsttragend
sendzimir-verzinktes
C-Profil 38/38/2 mm
❚
❚
❚
❚
❚
❚
500
195
Mittel- und Meterrissmarkie-
rung zur exakten Ausrichtung
der Achsmitte und Montage-
höhe des Elementes
inklusive
Zubehör E/L
Passende
Betätigungs-
platte
MEPA Mondo
Flächenbetätigung
Seite 200
1148
0-240
180
1010
❚ höhenverstellbare
Fußstützen 0-240 mm
Fußplatten drehbar, Tiefe pas-
send zum Einbau in UW-Profil
50/75 und MEPA-Ausbauprofil
PP-Wand-WC-Anschluss-
bogen DN 90/110
PE-Wand-WC-Adapter
DN 90/110 für WC-
Anschlussbogen
PP-Wand-WC-Anschluss-
garnitur DN 90
schallgedämmtes Wand-
WC-Befestigungs-Set M 12
inklusive Zubehör E zur
Einzelmontage vor
Massivwand
inklusive Zubehör L zur
Einzelmontage in
Ständerleichtbauwand
UP-Spülkasten
❚ UP-Spülkasten Sanicontrol 6 l
Typ A31
Prüfung und CE-Kennzeich-
nung gemäß DIN EN 14 055
zur Geruchsabsaugung mit
integriertem Radiallüfter
Lüfterauslösung elektronisch
mittels Personenerfassung
Start/Stopp- oder 2-Mengen-
oder 1-Mengen-Sp
ültechnik
Spülmenge 6/3 l
maximales Spülvolumen 7,5 l
schwitzwassergedämmt
mechanische Betätigung von
vorne
passend für MEPA Mondo-
WC-Flächenbetätigung
2-Mengen
❚
❚
❚
❚
❚
❚
❚
340
240
❚
❚
❚
❚
❚
❚
❚
❚
❚
Einzelmontage
Einzelmontage in Ständerleichtbauwand
Erforderliches Montagezubehör zur
Befestigung je nach Montageart
i
Hinweis
Wandwinkel-Set ist
enthalten (Zubehör E)
Schrauben-Set ist
enthalten (Zubehör L)
Zubehör S150/S300
❚ WC-Entlüftung mit Radiallüfter
❚ leckluftdichte Rückschlag-
Das Air-WC ist eine komfortable Produktlösung zur Vermeidung von unangenehmen
Gerüchen direkt im WC – es ersetzt nicht eine Raumentlüftung. Aufgrund der geringen
Lüfterleistung und dem damit verbundenen begrenzten Abluftvolumenstrom, darf das
Air-WC nicht als Ersatz für eine Raumentlüftung gemäß DIN 18017 eingesetzt werden.
Für folgende WC-Keramiken NICHT geeignet:
Duravit Starck 1, Duravit Starck 3 Comfort
IDEAL-STANDARD Mia, Softmood
KERAMAG Silk (203670), Plus 4 (202010), Era (208800), 500 Citterio, Emani, Flow
LAUFEN Vienna Comfort, LB3 Comfort, Liberty Line
VITRA VitrAflush 2.0 (7741B003-0075)
ROCA W+W
TOTO CW132Y, CW142Y, CW161Y, CW761Y
VILLEROY & BOCH O.novo (669510)
Eine ständig aktualisierte Liste von Keramiken, die derzeit mit dem Mondo-Air-WC nicht
kompatibel sind, finden Sie unter: www.mepa.de/Download/Planungshilfen.
klappe
mit Rohranschluss-Set
mit UP-Netzgerät
230/24 DC Volt Netzbetrieb,
Schutzart IP 54
Weitere Informationen zum
UP-Spülkasten auf Seite 100
❚
❚
Bestellangaben
Art.-Nr.
514 810
Zubehör / Montagehinweise
Montageart
144
-
182
VE 1
PG
6
Zubehör
Seite
142
1
www.mepa.de I Katalog 2019
111
