Funzionamento del
Sistema Thermoair
Il sistema di ventilazione meccanica proposto da Thermolutz
è di tipo a doppio flusso con recuperatore di calore ad alta
efficienza, grazie al quale, il calore dell’aria viziata viene ceduto
all’aria prelevata dall’esterno. La macchina è provvista di filtri sia in
aspirazione sia in espulsione.
Il sistema prevede l’utilizzo di condotti flessibili: l’espulsione dell’aria
viziata e la ripresa dell’aria esterna vengono fissati alla macchina
e messi in comunicazione con l’esterno tramite appositi terminali.

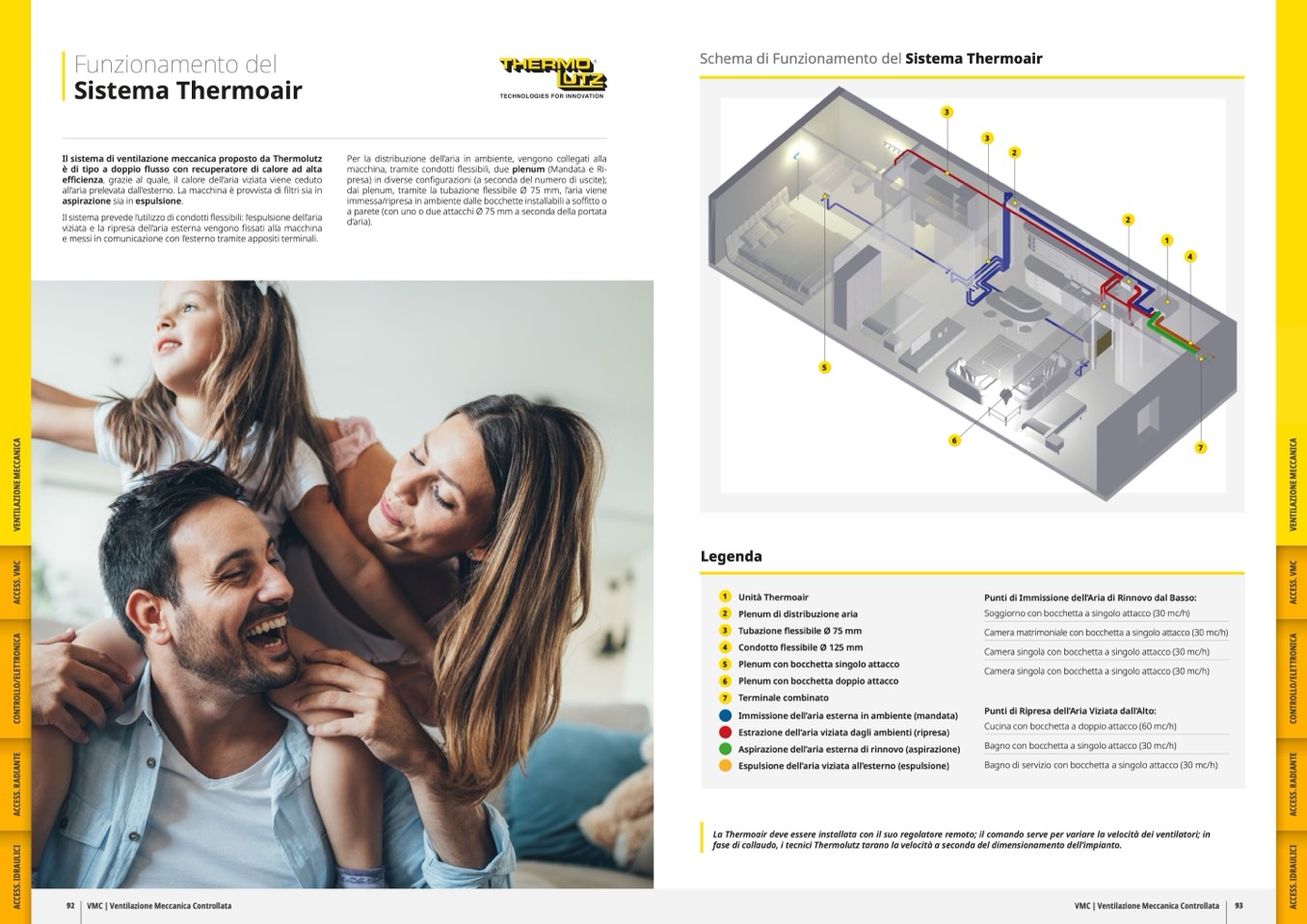

Schema di Funzionamento del Sistema Thermoair
3
3
2
Per la distribuzione dell’aria in ambiente, vengono collegati alla
macchina, tramite condotti flessibili, due plenum (Mandata e Ri-
presa) in diverse configurazioni (a seconda del numero di uscite);
dai plenum, tramite la tubazione flessibile Ø 75 mm, l’aria viene
immessa/ripresa in ambiente dalle bocchette installabili a soffitto o
a parete (con uno o due attacchi Ø 75 mm a seconda della portata
d’aria).
Legenda
5
2
1
4
6
7
1 Unità Thermoair
2 Plenum di distribuzione aria
3 Tubazione flessibile Ø 75 mm
4 Condotto flessibile Ø 125 mm
5 Plenum con bocchetta singolo attacco
6 Plenum con bocchetta doppio attacco
7 Terminale combinato
Immissione dell’aria esterna in ambiente (mandata)
Estrazione dell’aria viziata dagli ambienti (ripresa)
Aspirazione dell’aria esterna di rinnovo (aspirazione)
Espulsione dell’aria viziata all’esterno (espulsione)
Punti di Immissione dell’Aria di Rinnovo dal Basso:
Soggiorno con bocchetta a singolo attacco (30 mc/h)
Camera matrimoniale con bocchetta a singolo attacco (30 mc/h)
Camera singola con bocchetta a singolo attacco (30 mc/h)
Camera singola con bocchetta a singolo attacco (30 mc/h)
Punti di Ripresa dell’Aria Viziata dall’Alto:
Cucina con bocchetta a doppio attacco (60 mc/h)
Bagno con bocchetta a singolo attacco (30 mc/h)
Bagno di servizio con bocchetta a singolo attacco (30 mc/h)
La Thermoair deve essere installata con il suo regolatore remoto; il comando serve per variare la velocità dei ventilatori; in
fase di collaudo, i tecnici Thermolutz tarano la velocità a seconda del dimensionamento dell’impianto.
