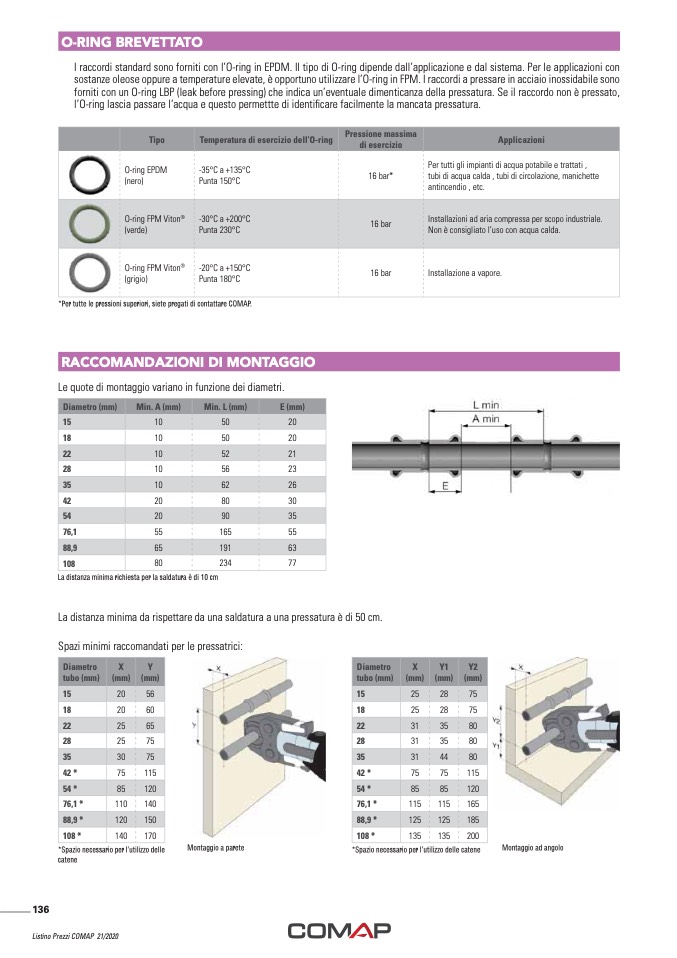

O-RING BREVETTATO
I raccordi standard sono forniti con l’O-ring in EPDM. Il tipo di O-ring dipende dall’applicazione e dal sistema. Per le applicazioni con
sostanze oleose oppure a temperature elevate, è opportuno utilizzare l’O-ring in FPM. I raccordi a pressare in acciaio inossidabile sono
forniti con un O-ring LBP (leak before pressing) che indica un’eventuale dimenticanza della pressatura. Se il raccordo non è pressato,
l’O-ring lascia passare l’acqua e questo permettte di identicare facilmente la mancata pressatura.
Tipo
Temperatura di esercizio dell’O-ring
Pressione massima
di esercizio
Applicazioni
O-ring EPDM
(nero)
-35°C a +135°C
Punta 150°C
16 bar*
Per tutti gli impianti di acqua potabile e trattati ,
tubi di acqua calda , tubi di circolazione, manichette
antincendio , etc.
O-ring FPM Viton
®
(verde)
-30°C a +200°C
Punta 230°C
16 bar
Installazioni ad aria compressa per scopo industriale.
Non è consigliato l’uso con acqua calda.
O-ring FPM Viton
®
(grigio)
-20°C a +150°C
Punta 180°C
16 bar
Installazione a vapore.
*Per tutte le pressioni superiori, siete pregati di contattare COMAP.
RACCOMANDAZIONI DI MONTAGGIO
Le quote di montaggio variano in funzione dei diametri.
Diametro (mm)
Min. A (mm)
Min. L (mm)
E (mm)
15
10
50
20
18
10
50
20
22
10
52
21
28
10
56
23
35
10
62
26
42
20
80
30
54
20
90
35
76,1
55
165
55
88,9
65
191
63
108
80
234
77
La distanza minima richiesta per la saldatura è di 10 cm
La distanza minima da rispettare da una saldatura a una pressatura è di 50 cm.
Spazi minimi raccomandati per le pressatrici:
Diametro
tubo (mm)
X
(mm)
Y
(mm)
15
20
56
18
20
60
22
25
65
28
25
75
35
30
75
42 *
75
115
54 *
85
120
76,1 *
110
140
88,9 *
120
150
108 *
140
170
Diametro
tubo (mm)
X
(mm)
Y1
(mm)
Y2
(mm)
15
25
28
75
18
25
28
75
22
31
35
80
28
31
35
80
35
31
44
80
42 *
75
75
115
54 *
85
85
120
76,1 *
115
115
165
88,9 *
125
125
185
108 *
135
135
200
*Spazio necessario per l’utilizzo delle
Montaggio a parete
*Spazio necessario per l’utilizzo delle catene
Montaggio ad angolo
catene
