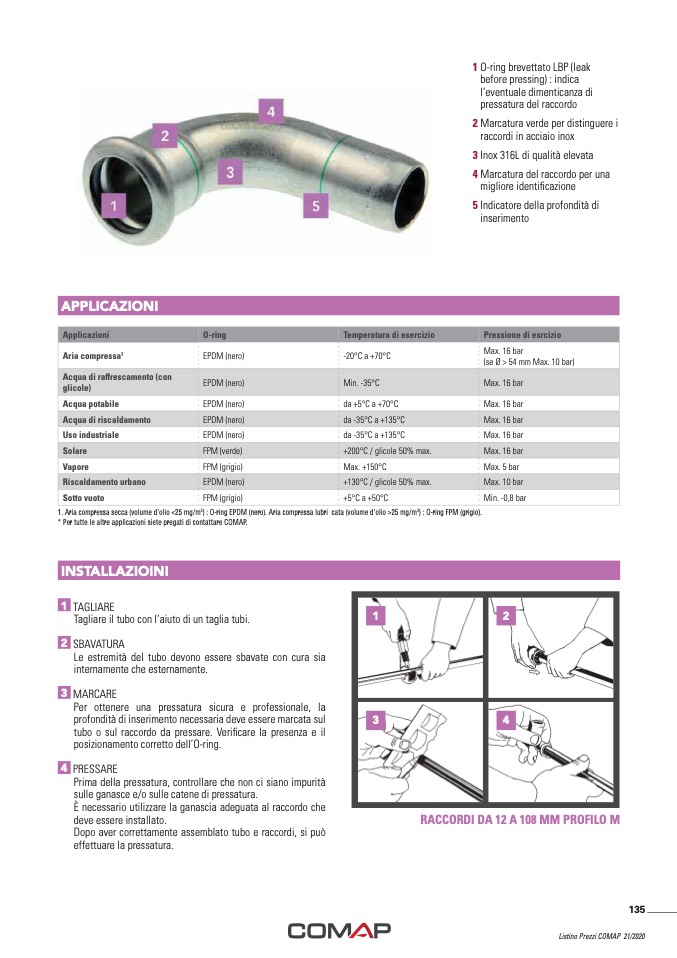

1 O-ring brevettato LBP (leak
before pressing) : indica
l’eventuale dimenticanza di
pressatura del raccordo
2 Marcatura verde per distinguere i
raccordi in acciaio inox
3 Inox 316L di qualità elevata
4 Marcatura del raccordo per una
migliore identicazione
5 Indicatore della profondità di
inserimento
APPLICAZIONI
Applicazioni
O-ring
Temperatura di esercizio
Pressione di esrcizio
Aria compressa
1
EPDM (nero)
-20°C a +70°C
Max. 16 bar
(se Ø > 54 mm Max. 10 bar)
Acqua di raffrescamento (con
glicole)
EPDM (nero)
Min. -35°C
Max. 16 bar
Acqua potabile
EPDM (nero)
da +5°C a +70°C
Max. 16 bar
Acqua di riscaldamento
EPDM (nero)
da -35°C a +135°C
Max. 16 bar
Uso industriale
EPDM (nero)
da -35°C a +135°C
Max. 16 bar
Solare
FPM (verde)
+200°C / glicole 50% max.
Max. 16 bar
Vapore
FPM (grigio)
Max. +150°C
Max. 5 bar
Riscaldamento urbano
EPDM (nero)
+130°C / glicole 50% max.
Max. 10 bar
Sotto vuoto
FPM (grigio)
+5°C a +50°C
Min. -0,8 bar
1. Aria compressa secca (volume d’olio <25 mg/m
3
) : O-ring EPDM (nero). Aria compressa lubri cata (volume d’olio >25 mg/m
3
) : O-ring FPM (grigio).
* Per tutte le altre applicazioni siete pregati di contattare COMAP.
INSTALLAZIOINI
1 TAGLIARE
Tagliare il tubo con l’aiuto di un taglia tubi.
2 SBAVATURA
Le estremità del tubo devono essere sbavate con cura sia
internamente che esternamente.
3 MARCARE
Per ottenere una pressatura sicura e professionale, la
profondità di inserimento necessaria deve essere marcata sul
tubo o sul raccordo da pressare. Vericare la presenza e il
posizionamento corretto dell’O-ring.
4 PRESSARE
Prima della pressatura, controllare che non ci siano impurità
sulle ganasce e/o sulle catene di pressatura.
È necessario utilizzare la ganascia adeguata al raccordo che
deve essere installato.
Dopo aver correttamente assemblato tubo e raccordi, si può
effettuare la pressatura.
RACCORDI DA 12 A 108 MM PROFILO M
1
3
2
4
135
