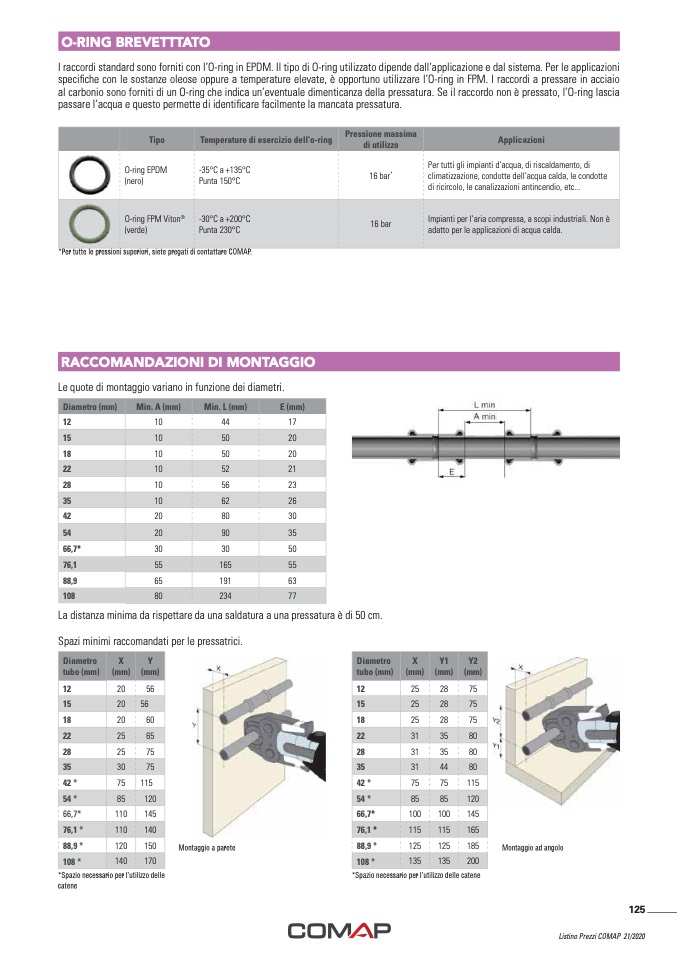

O-RING BREVETTTATO
I raccordi standard sono forniti con l’O-ring in EPDM. Il tipo di O-ring utilizzato dipende dall’applicazione e dal sistema. Per le applicazioni
speciche con le sostanze oleose oppure a temperature elevate, è opportuno utilizzare l’O-ring in FPM. I raccordi a pressare in acciaio
al carbonio sono forniti di un O-ring che indica un’eventuale dimenticanza della pressatura. Se il raccordo non è pressato, l’O-ring lascia
passare l’acqua e questo permette di identicare facilmente la mancata pressatura.
*Per tutte le pressioni superiori, siete pregati di contattare COMAP.
RACCOMANDAZIONI DI MONTAGGIO
Le quote di montaggio variano in funzione dei diametri.
Tipo
Temperature di esercizio dell’o-ring
Pressione massima
di utilizzo
Applicazioni
O-ring EPDM
(nero)
-35°C a +135°C
Punta 150°C
16 bar
*
Per tutti gli impianti d’acqua, di riscaldamento, di
climatizzazione, condotte dell’acqua calda, le condotte
di ricircolo, le canalizzazioni antincendio, etc...
O-ring FPM Viton
®
(verde)
-30°C a +200°C
Punta 230°C
16 bar
Impianti per l’aria compressa, a scopi industriali. Non è
adatto per le applicazioni di acqua calda.
Diametro (mm)
Min. A (mm)
Min. L (mm)
E (mm)
12
10
44
17
15
10
50
20
18
10
50
20
22
10
52
21
28
10
56
23
35
10
62
26
42
20
80
30
54
20
90
35
66,7*
30
30
50
76,1
55
165
55
88,9
65
191
63
108
80
234
77
La distanza minima da rispettare da una saldatura a una pressatura è di 50 cm.
Spazi minimi raccomandati per le pressatrici.
Diametro
tubo (mm)
X
(mm)
Y
(mm)
12
20
56
15
20
56
18
20
60
22
25
65
28
25
75
35
30
75
42*
75
115
54*
85
120
66,7*
110
145
76,1 *
110
140
88,9 *
120
150
108 *
140
170
Diametro
tubo (mm)
X
Y1
Y2
(mm) (mm) (mm)
12
25
28
75
15
25
28
75
18
25
28
75
22
31
35
80
28
31
35
80
35
31
44
80
42*
75
75
115
54*
85
85
120
66,7*
100
100
145
76,1 *
115
115
165
88,9 *
125
125
185
108 *
135
135
200
Montaggio a parete
Montaggio ad angolo
*Spazio necessario per l’utilizzo delle
catene
*Spazio necessario per l’utilizzo delle catene
