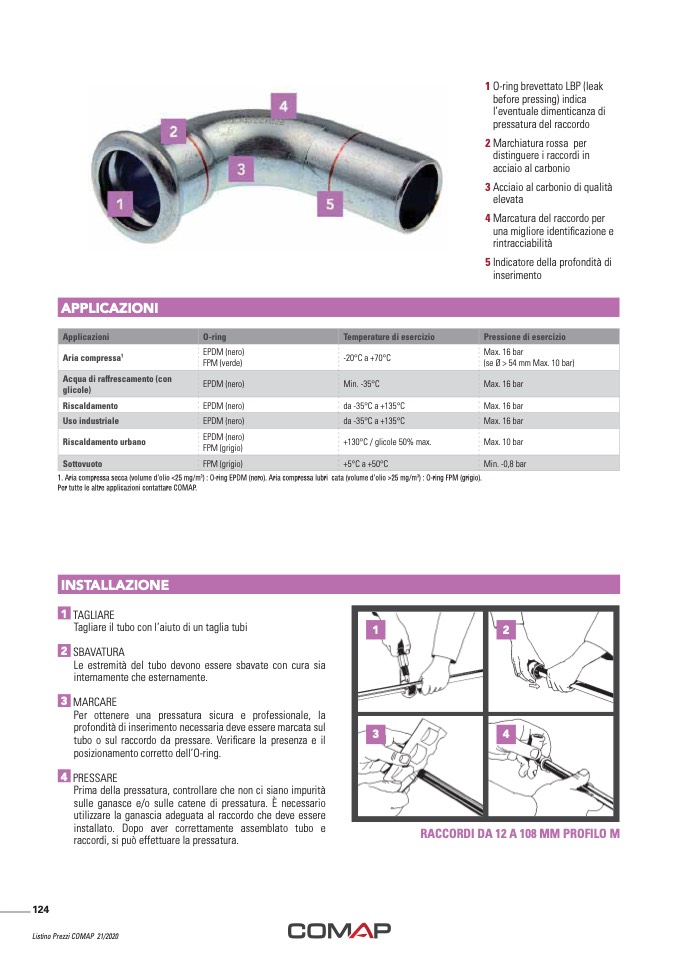

APPLICAZIONI

1 O-ring brevettato LBP (leak

before pressing) indica

l’eventuale dimenticanza di

pressatura del raccordo

2 Marchiatura rossa per

distinguere i raccordi in

acciaio al carbonio

3 Acciaio al carbonio di qualità

elevata

4 Marcatura del raccordo per

una migliore identicazione e

rintracciabilità

5 Indicatore della profondità di

inserimento

Applicazioni

O-ring

Temperature di esercizio

Pressione di esercizio

Aria compressa

1

EPDM (nero)

FPM (verde)

-20°C a +70°C

Max. 16 bar

(se Ø > 54 mm Max. 10 bar)

Acqua di raffrescamento (con

glicole)

EPDM (nero)

Min. -35°C

Max. 16 bar

Riscaldamento

EPDM (nero)

da -35°C a +135°C

Max. 16 bar

Uso industriale

EPDM (nero)

da -35°C a +135°C

Max. 16 bar

Riscaldamento urbano

EPDM (nero)

FPM (grigio)

+130°C / glicole 50% max.

Max. 10 bar

Sottovuoto

FPM (grigio)

+5°C a +50°C

Min. -0,8 bar

1. Aria compressa secca (volume d’olio <25 mg/m

3

) : O-ring EPDM (nero). Aria compressa lubri cata (volume d’olio >25 mg/m

3

) : O-ring FPM (grigio).

Per tutte le altre applicazioni contattare COMAP.

INSTALLAZIONE

1 TAGLIARE

Tagliare il tubo con l’aiuto di un taglia tubi

2 SBAVATURA

Le estremità del tubo devono essere sbavate con cura sia

internamente che esternamente.

3 MARCARE

Per ottenere una pressatura sicura e professionale, la

profondità di inserimento necessaria deve essere marcata sul

tubo o sul raccordo da pressare. Vericare la presenza e il

posizionamento corretto dell’O-ring.

4 PRESSARE

Prima della pressatura, controllare che non ci siano impurità

sulle ganasce e/o sulle catene di pressatura. È necessario

utilizzare la ganascia adeguata al raccordo che deve essere

installato. Dopo aver correttamente assemblato tubo e

raccordi, si può effettuare la pressatura.

124

1

3

2

4

RACCORDI DA 12 A 108 MM PROFILO M
